Hace casi un año, me cambié al formato mini-itx, motivado por el ahorro de espacio y portabilidad de este formato. Adquirí un gabinete Cooler Master Elite 130, mas que nada por su bajo precio (30.000 CLP) y posibilidad de instalar VGA's grandes y fuentes de poder de tamaño completo. Compré una placa MSI H81I y migré mi actual plataforma, compuesta por:
Pero había un tema pendiente de resolver, el ineficiente cooler stock de intel, metía considerable ruido, incluso en estado idle. Fue por eso que finalmente destine el aguinaldo diciochero en upgradear la refrigeración del tarro. Las opciones no eran muchas, ya que este gabinete esta limitado a usar coolers de "bajo perfil" ya que la fuente de poder esta situada inmediatamente arriba del cooler, y nunca pude encontrar un cooler bajo perfil en stock en el mercado nacional.
En los tiempos del socket 939, los Opterons y las DFI Lanparty, yo había tenido un sistema de refrigeración liquida, con un waterblock fabricado por Dr Cooling , una bomba de agua de pileta compadra en el Sodimac, un radiador de moto y una "reserva" de agua hecha con la tapa de una torre de DVD. El sistema funcionaba perfectamente, lo que me permitía usar el Opteron con casi 1 ghz de overlclock (de 1.8 Ghz a 2.7 Ghz) con niveles mínimos de ruido.
Finalmente salieron procesadores mas eficientes y rápidos, el socket 939 quedo atrás y desarme el sistema, pero el desarrollo de la tecnología de refrigeración liquida no paró, apareciendo, muchos años después los llamados sistemas "Closed Loop", en donde el sistema esta simplificado y compuesto por Waterblock-bomba y radiador, llenado de liquido refrigerante desde fabrica. Esta modalidad de refrigeración liquida simplifica enormemente su uso, ya que no hay que preocuparse de monitorear el nivel de liquido, y la posibilidad de fugas esta muy reducida, ademas de necesitar un mínimo de espacio.
Debido a la experiencia de mi sistema DIY , y en un impulso de nostalgia, adquirí el sistema Cooler Master Seidon 120XL, a un precio de 69.990 CLP (aproximadamente unos 100 USD)
Descripción del sistema

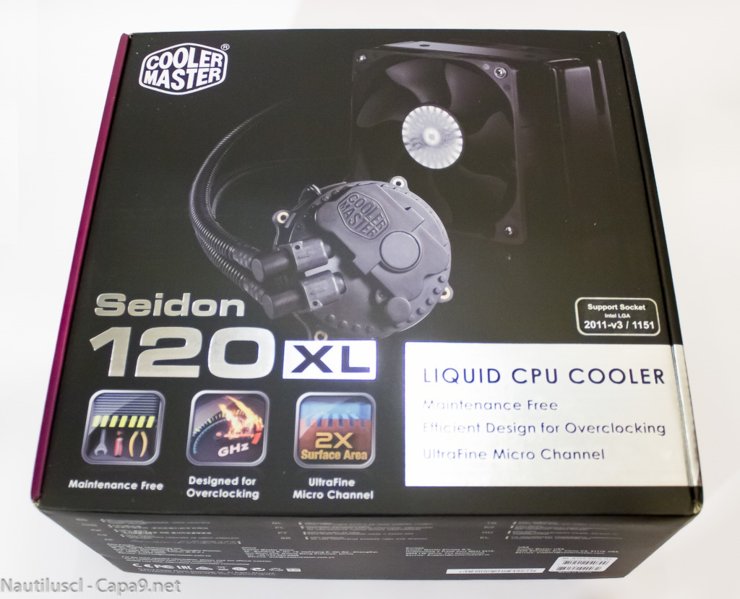

La caja es algo grande, pero liviana

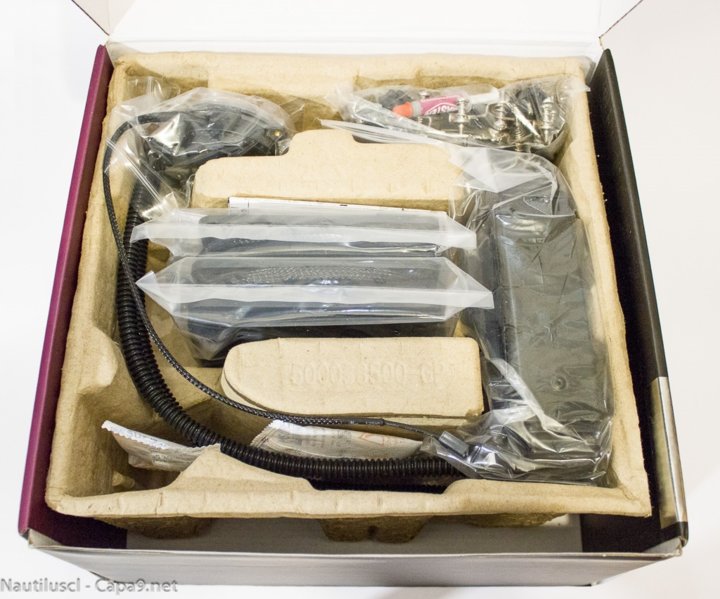

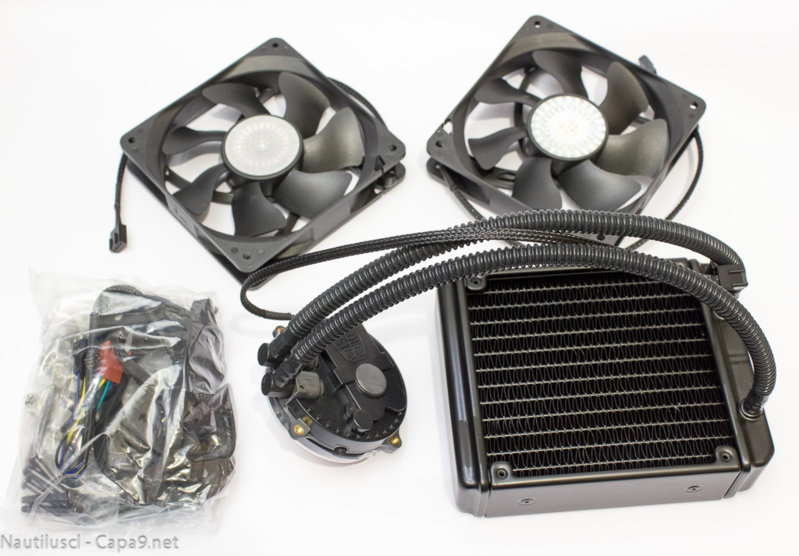

El bundle consiste de

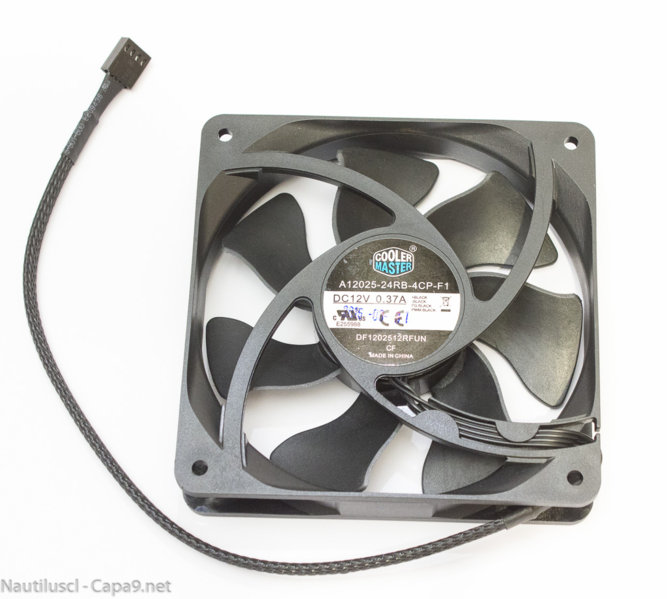

Los ventiladores no tienen nada fuera de lo comun, son de 4 pines (regulación de velocidad por PWM)

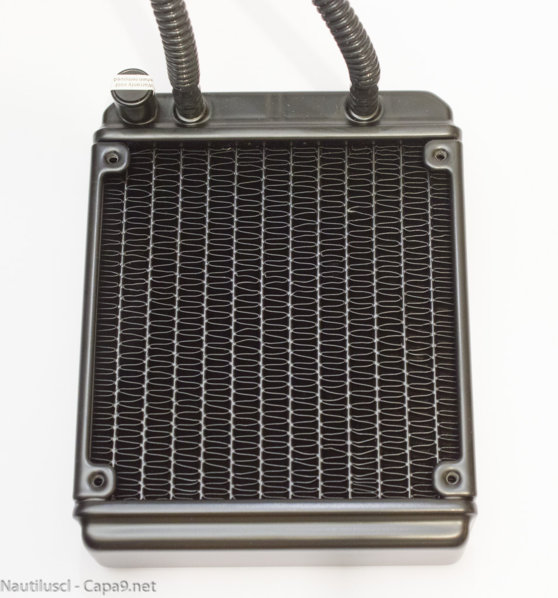

El radiador tiene anclajes para ventiladores de 120mm por ambos lados (es un sistema push-pull) y llama la atención una tapa por donde seguramente el fabricante lleno el sistema con liquido refrigerante ( Glicol de Propileno ), y esta sellado por un sello de garantía. Tiene un grosor de 38mm, siendo esta la diferencia con los radiadores de los otros modelos de 120mm de Cooler Master, que tienen 27mm de grosor.

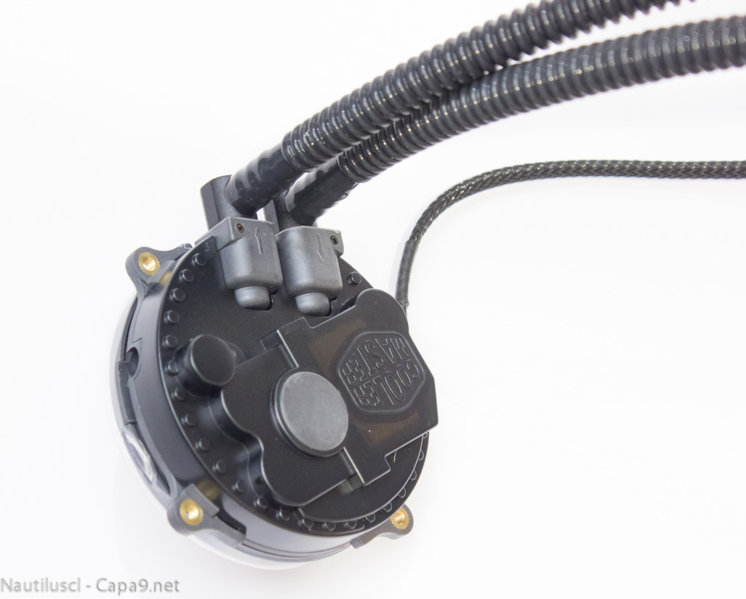

El conjunto Waterblock-Bomba tiene un diseño bastante delgado, lo que se agradece para gabinetes con poco espacio. Esta alimentado por un conector normal de ventilador de 4 pines, lo que es un lujo comparado con los sistemas antiguos, los que usaban bombas de 12v con un consumo considerable, o derechamente 220v (como era en mi caso)

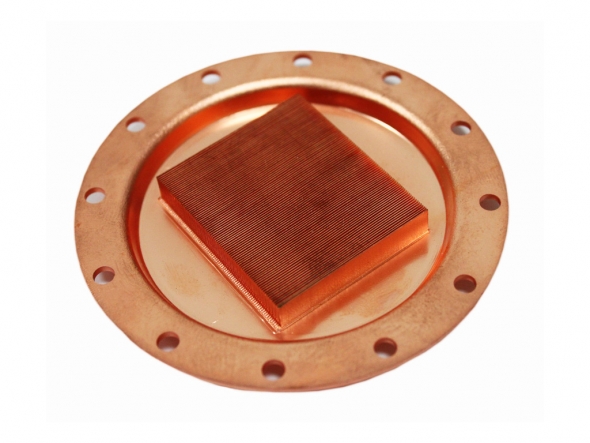

El fabricante indica en la pagina que el waterblock esta compuesto por un canales muy finos, hecho en su totalidad de cobre
El sistema es compatible con los siguientes sockets:

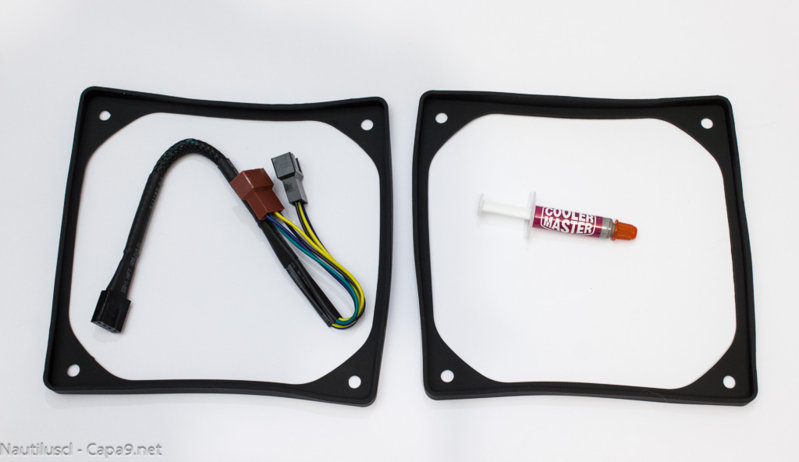

Ademas se incluyen 2 cuadros de goma para sellar los ventiladores al radiador, al mismo tiempo de reducir las vibraciones, esto me pareció un excelente detalle, ya que según vi otros fabricantes de sistemas de esta gamma no incluyen este simple pero efectivo accesorio. Es también suministrador un cable de 4 pines en "Y" para conectar ambos ventiladores a un solo conector de la placa. Ademas se incluye una jeringa de pasta disipadora, otro punto a favor, ya que otros fabricantes incluyen pasta pre-aplicada
Al remover la protección plástica del waterblock, se aprecia lo que yo creo uno de los pocos puntos bajos del sistema. La superficie que esta en contacto con el CPU es bastante rugosa, esto afecta la conductividad térmica, ya que la pasta debe "llenar" mas volumen entre el CPU y el waterblock. Esto lo que podría ser un "cuello de botella" en el rendimiento del sistema.
Instalación
El sistema fue instalado en un gabinete Cooler Master Elite 130, de formato mini-itx en formato de caja de zapatos. Este gabinete esta diseñado para la instalación de un sistema de refrigeración liquida en su parte frontal, en donde monta un ventilador de 120mm de fabrica.
Empezamos la instalación agregando el marco de plástico necesario para la opción Intel
Luego instalamos los 4 separadores con hilos hembra en la parte superior de la placa. Ademas se puede apreciar que la pasta pre-aplicada del cooler stock ya estaba lista para la foto.

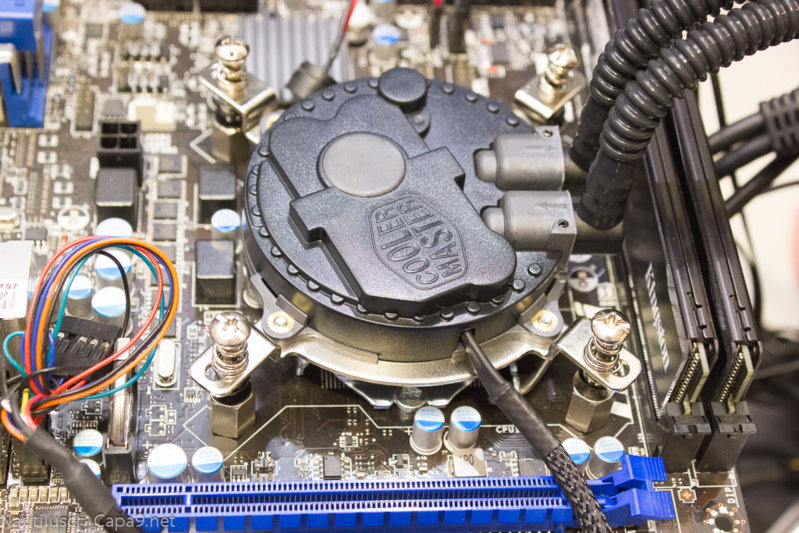

Después de limpiar el CPU y aplicar la pasta nueva, el waterblock simplemente se atornilla se manera cruzada, para aplicar la fuerza de manera mas equilibrada. Los resortes hacen bastante presión y en general se nota que se logra un buen contacto con el CPU.

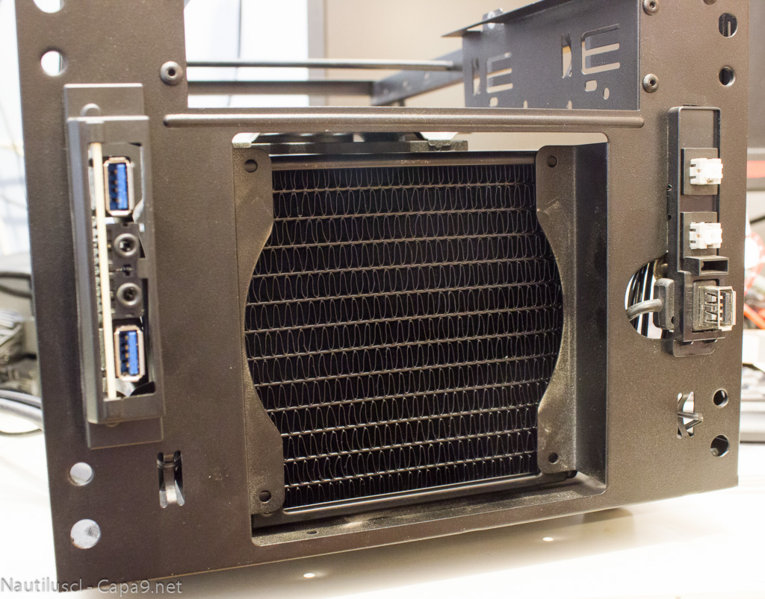

Removemos la tapa frontal del gabinete y el ventilador. En este espacio va instalado el radiador, en conjunto con los dos ventiladores de 120mm, uno "por fuera" del gabinete y uno "por dentro".

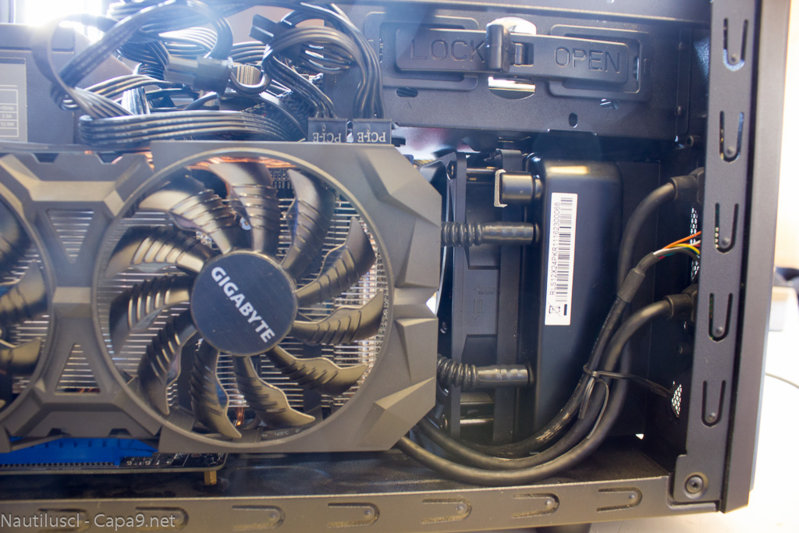

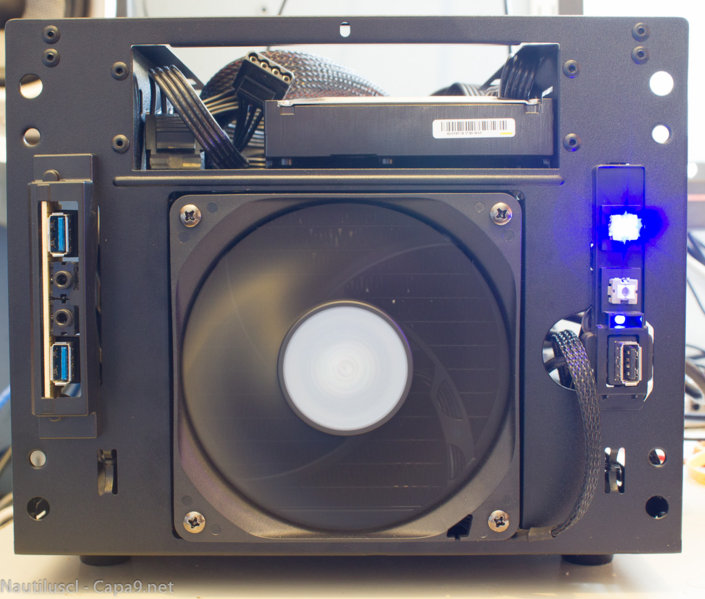

Radiador + ventilador finalmente instalado
Pruebas de Rendimiento
Lo que primero se nota al instalar el sistema es que es casi totalmente silencioso, la bomba es prácticamente inaudible, solo se escucha un zumbido al poner oreja, y los ventiladores andando al mínimo de velocidad (680 RPM aproximadamente) no hacen ruido a audible.
Para hacer la prueba de stress de CPU al 100% vamos a recurrir al fiel software OCCT
Rendimiento Cooler Stock

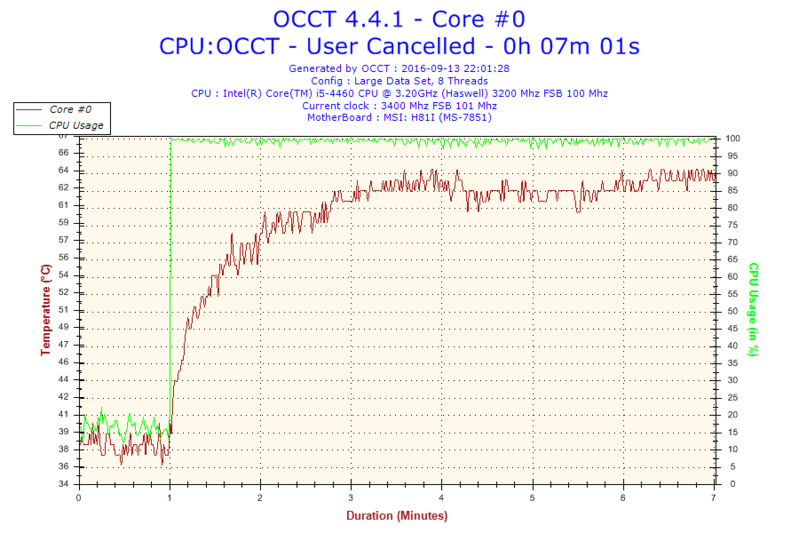

Las pruebas fueron hechas en una temperatura ambiente semi-controlada de 20°C. Primero someti a prueba el cooler stock, para tener una referencia.
La temperatura idle era de 38°C aprox , y bajo carga, se elevó a 64°C aprox. Esto nos da un delta (diferencia de temperatura sobre la ambiental) de 18°C y 44°C aproximadamente
Rendimiento Watercooling
Luego sometí el watercooling a la misma prueba. Aunque el gráfico es algo confuso para la temperatura idle, la temperatura según otros softwares era de 25°C. La temperatura bajo carga llegó a 41°C aprox. Esto nos da un delta de solo 5°C en idle y 21°C bajo carga.
Quise repetir la prueba esta vez con una temperatura ambiental de 26°C. La temperatura idle fue de 31°C aprox y 46°C bajo carga, manteniéndose un delta muy similar.
Complemento con MSI Command Center

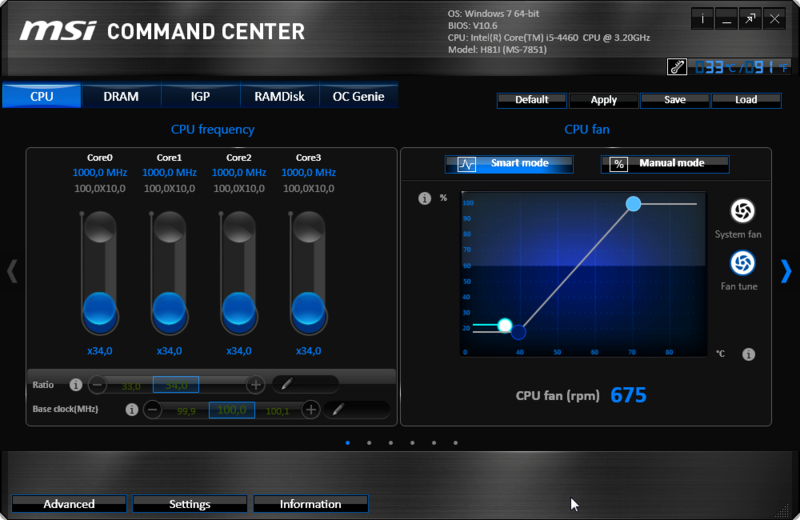

Con el software de control de ventiladores (y overclock) que trae la placa, es posible setear una curva de velocidad para los ventiladores, cosa de regular automáticamente la velocidad de estos. Actualmente lo tengo seteado así, a una velocidad mínima hasta los 40°C y luego subiendo automáticamente hasta los 70°C. Veremos mas al verano como responde el sistema.
Conclusión
Quedé bastante conforme con el rendimiento del sistema, ofreciendo una solución bastante efectiva de refrigeración con el mínimo de ruido. La tecnología se ha simplificado tanto, al integrar la bomba la waterblock y eliminar la reserva, que actualmente ocupa menos espacio que un cooler por aire respetable.
Lo bueno
Lo malo
Lo feo
La rugosidad de la base del waterblock, es un poco incomprensible porque no se le dio un acabo mas pulido a una superficie tan critica en el desempeño del sistema, de hecho, infiero que actualmente hay un "cuello de botella térmico" debido a este hecho. Cuando termine el periodo de garantía, voy a pulir la base del waterblock, como ya he hecho con otros disipadores, con excelentes resultados.
Espero el review haya sido de su agrado, cualquier duda no duden en realizarla
Saludos!
- Procesador Intel i5 4460 (Haswell)
- Placa MSI H81I
- 8 Gb de memoria Kingston 1333 Mhz
- VGA Gigabyte GTX 960 (versión de 2 ventiladores)
- SSD Samsung 850 Pro de 256GB
- Disco Duro Seagate ST310005 de 1 TB
- Fuente de poder Seasonic S12II-620w
Pero había un tema pendiente de resolver, el ineficiente cooler stock de intel, metía considerable ruido, incluso en estado idle. Fue por eso que finalmente destine el aguinaldo diciochero en upgradear la refrigeración del tarro. Las opciones no eran muchas, ya que este gabinete esta limitado a usar coolers de "bajo perfil" ya que la fuente de poder esta situada inmediatamente arriba del cooler, y nunca pude encontrar un cooler bajo perfil en stock en el mercado nacional.
En los tiempos del socket 939, los Opterons y las DFI Lanparty, yo había tenido un sistema de refrigeración liquida, con un waterblock fabricado por Dr Cooling , una bomba de agua de pileta compadra en el Sodimac, un radiador de moto y una "reserva" de agua hecha con la tapa de una torre de DVD. El sistema funcionaba perfectamente, lo que me permitía usar el Opteron con casi 1 ghz de overlclock (de 1.8 Ghz a 2.7 Ghz) con niveles mínimos de ruido.
Finalmente salieron procesadores mas eficientes y rápidos, el socket 939 quedo atrás y desarme el sistema, pero el desarrollo de la tecnología de refrigeración liquida no paró, apareciendo, muchos años después los llamados sistemas "Closed Loop", en donde el sistema esta simplificado y compuesto por Waterblock-bomba y radiador, llenado de liquido refrigerante desde fabrica. Esta modalidad de refrigeración liquida simplifica enormemente su uso, ya que no hay que preocuparse de monitorear el nivel de liquido, y la posibilidad de fugas esta muy reducida, ademas de necesitar un mínimo de espacio.
Debido a la experiencia de mi sistema DIY , y en un impulso de nostalgia, adquirí el sistema Cooler Master Seidon 120XL, a un precio de 69.990 CLP (aproximadamente unos 100 USD)
Descripción del sistema
La caja es algo grande, pero liviana
El bundle consiste de
- Sistema Closed Loop (Waterblock-Bomba, mangueras de 31cm, radiador de 120mm)

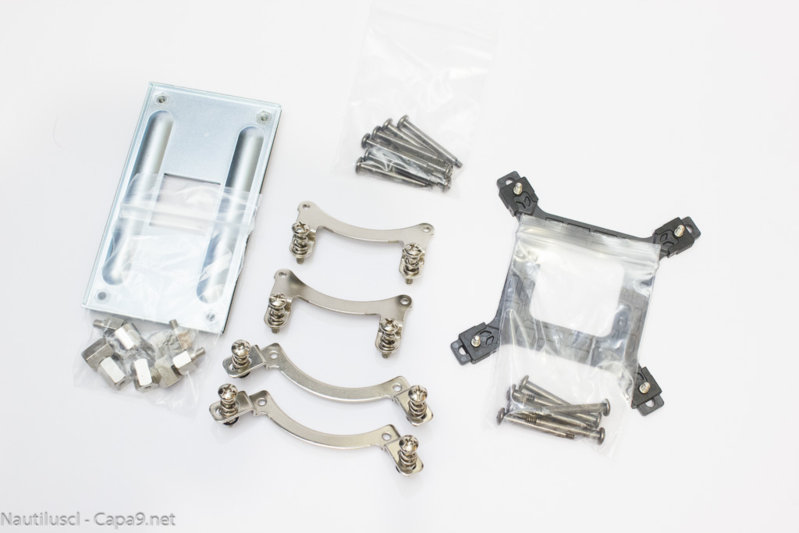

- Hardware de fijacion (para Intel y AMD) y pasta disipadora
- Sellos de goma para los ventiladores y cable de 4 pines en "Y"
- 2 ventiladores de 120mm
- Manuales y folleto de garantía

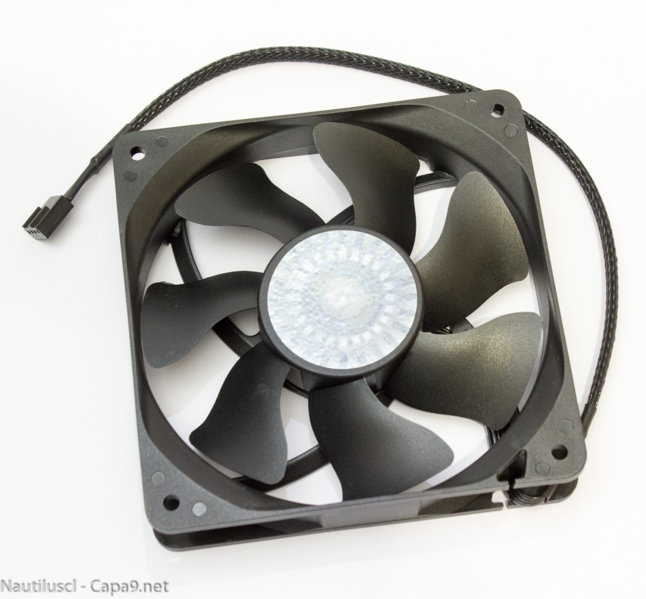

Los ventiladores no tienen nada fuera de lo comun, son de 4 pines (regulación de velocidad por PWM)
El radiador tiene anclajes para ventiladores de 120mm por ambos lados (es un sistema push-pull) y llama la atención una tapa por donde seguramente el fabricante lleno el sistema con liquido refrigerante ( Glicol de Propileno ), y esta sellado por un sello de garantía. Tiene un grosor de 38mm, siendo esta la diferencia con los radiadores de los otros modelos de 120mm de Cooler Master, que tienen 27mm de grosor.
El conjunto Waterblock-Bomba tiene un diseño bastante delgado, lo que se agradece para gabinetes con poco espacio. Esta alimentado por un conector normal de ventilador de 4 pines, lo que es un lujo comparado con los sistemas antiguos, los que usaban bombas de 12v con un consumo considerable, o derechamente 220v (como era en mi caso)
El fabricante indica en la pagina que el waterblock esta compuesto por un canales muy finos, hecho en su totalidad de cobre
El sistema es compatible con los siguientes sockets:
- Intel LGA 2011-3 / 2011 / 1366 / 1156 / 1155 / 1151 / 1150 / 775
- AMD Socket FM2+ / FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2
Ademas se incluyen 2 cuadros de goma para sellar los ventiladores al radiador, al mismo tiempo de reducir las vibraciones, esto me pareció un excelente detalle, ya que según vi otros fabricantes de sistemas de esta gamma no incluyen este simple pero efectivo accesorio. Es también suministrador un cable de 4 pines en "Y" para conectar ambos ventiladores a un solo conector de la placa. Ademas se incluye una jeringa de pasta disipadora, otro punto a favor, ya que otros fabricantes incluyen pasta pre-aplicada

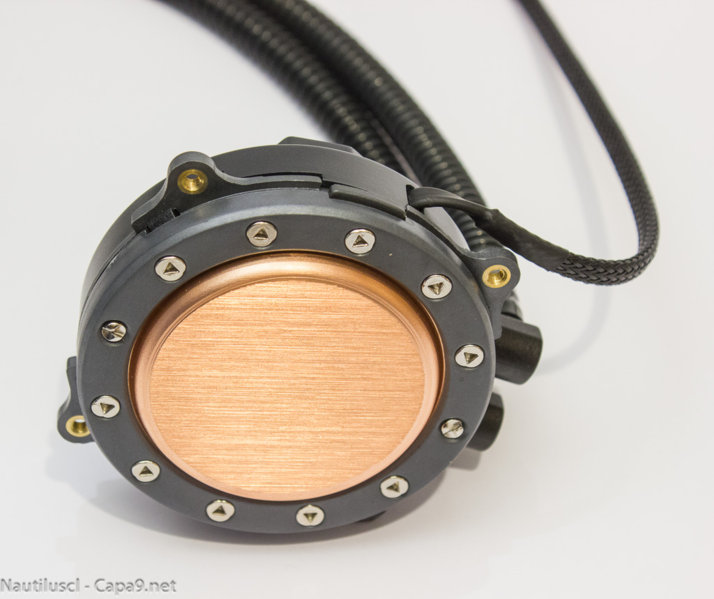

Al remover la protección plástica del waterblock, se aprecia lo que yo creo uno de los pocos puntos bajos del sistema. La superficie que esta en contacto con el CPU es bastante rugosa, esto afecta la conductividad térmica, ya que la pasta debe "llenar" mas volumen entre el CPU y el waterblock. Esto lo que podría ser un "cuello de botella" en el rendimiento del sistema.
Instalación

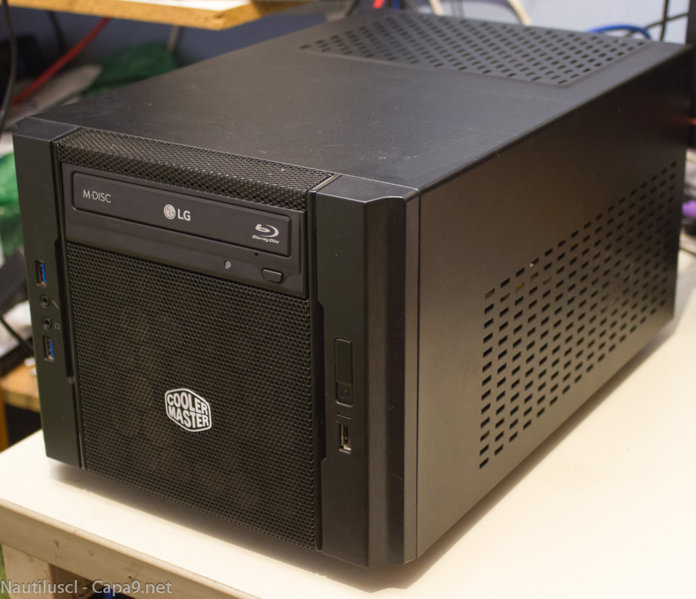

El sistema fue instalado en un gabinete Cooler Master Elite 130, de formato mini-itx en formato de caja de zapatos. Este gabinete esta diseñado para la instalación de un sistema de refrigeración liquida en su parte frontal, en donde monta un ventilador de 120mm de fabrica.

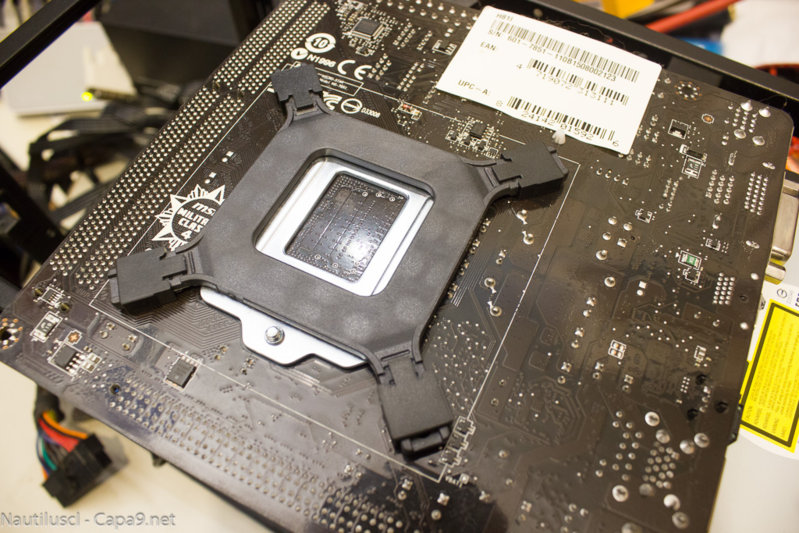

Empezamos la instalación agregando el marco de plástico necesario para la opción Intel

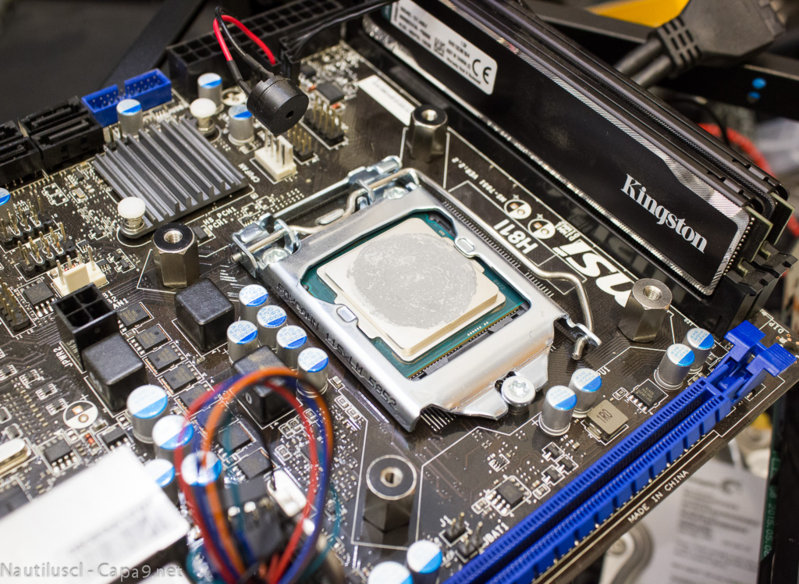

Luego instalamos los 4 separadores con hilos hembra en la parte superior de la placa. Ademas se puede apreciar que la pasta pre-aplicada del cooler stock ya estaba lista para la foto.
Después de limpiar el CPU y aplicar la pasta nueva, el waterblock simplemente se atornilla se manera cruzada, para aplicar la fuerza de manera mas equilibrada. Los resortes hacen bastante presión y en general se nota que se logra un buen contacto con el CPU.
Removemos la tapa frontal del gabinete y el ventilador. En este espacio va instalado el radiador, en conjunto con los dos ventiladores de 120mm, uno "por fuera" del gabinete y uno "por dentro".
Radiador + ventilador finalmente instalado
Pruebas de Rendimiento
Lo que primero se nota al instalar el sistema es que es casi totalmente silencioso, la bomba es prácticamente inaudible, solo se escucha un zumbido al poner oreja, y los ventiladores andando al mínimo de velocidad (680 RPM aproximadamente) no hacen ruido a audible.

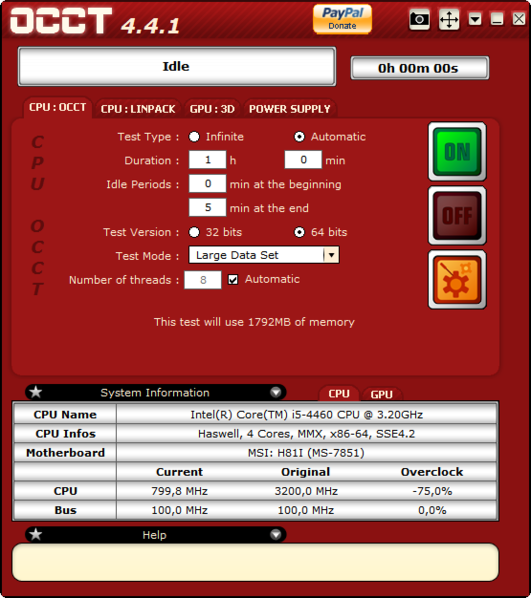

Para hacer la prueba de stress de CPU al 100% vamos a recurrir al fiel software OCCT
Rendimiento Cooler Stock
Las pruebas fueron hechas en una temperatura ambiente semi-controlada de 20°C. Primero someti a prueba el cooler stock, para tener una referencia.
La temperatura idle era de 38°C aprox , y bajo carga, se elevó a 64°C aprox. Esto nos da un delta (diferencia de temperatura sobre la ambiental) de 18°C y 44°C aproximadamente
Rendimiento Watercooling

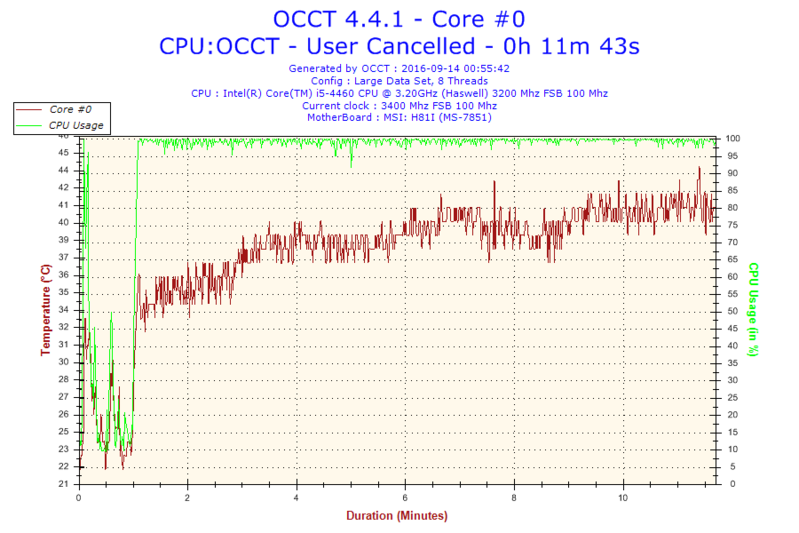

Luego sometí el watercooling a la misma prueba. Aunque el gráfico es algo confuso para la temperatura idle, la temperatura según otros softwares era de 25°C. La temperatura bajo carga llegó a 41°C aprox. Esto nos da un delta de solo 5°C en idle y 21°C bajo carga.

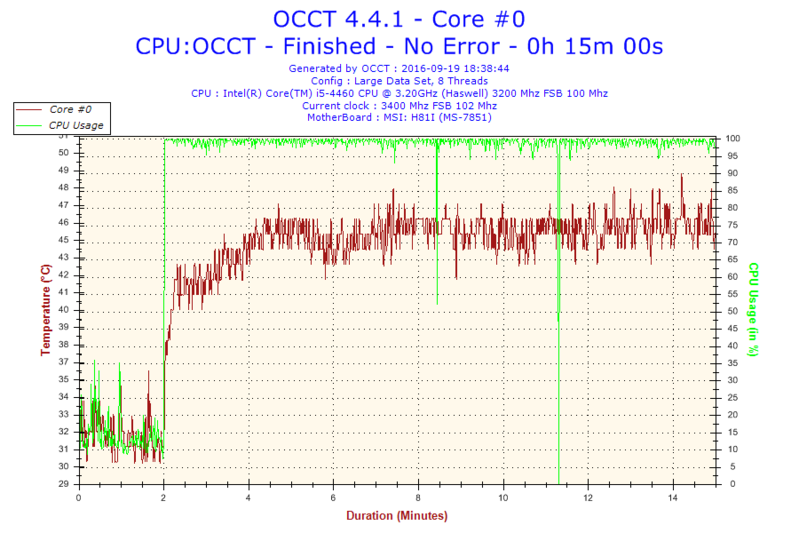

Quise repetir la prueba esta vez con una temperatura ambiental de 26°C. La temperatura idle fue de 31°C aprox y 46°C bajo carga, manteniéndose un delta muy similar.
Complemento con MSI Command Center
Con el software de control de ventiladores (y overclock) que trae la placa, es posible setear una curva de velocidad para los ventiladores, cosa de regular automáticamente la velocidad de estos. Actualmente lo tengo seteado así, a una velocidad mínima hasta los 40°C y luego subiendo automáticamente hasta los 70°C. Veremos mas al verano como responde el sistema.
Conclusión
Quedé bastante conforme con el rendimiento del sistema, ofreciendo una solución bastante efectiva de refrigeración con el mínimo de ruido. La tecnología se ha simplificado tanto, al integrar la bomba la waterblock y eliminar la reserva, que actualmente ocupa menos espacio que un cooler por aire respetable.
Lo bueno
- Rendimiento bastante bueno
- Ruido mínimo
- Ocupa muy poco espacio, siendo incluso aplicable en gabinetes mini-itx
Lo malo
- A pesar de venir listo de fabrica, sigue siendo un sistema mas complicado que los coolers de aire
- Precio algo elevado (aunque es posible encontrar sistemas desde los 50.000 CLP)
- El radiador + ventilador interior me comió el espacio destinado al HDD, por lo que tuve que remover la unidad óptica, mientras encuentro una pieza que venia con el gabinete para montar el HDD de manera lateral.
Lo feo
La rugosidad de la base del waterblock, es un poco incomprensible porque no se le dio un acabo mas pulido a una superficie tan critica en el desempeño del sistema, de hecho, infiero que actualmente hay un "cuello de botella térmico" debido a este hecho. Cuando termine el periodo de garantía, voy a pulir la base del waterblock, como ya he hecho con otros disipadores, con excelentes resultados.
Espero el review haya sido de su agrado, cualquier duda no duden en realizarla
Saludos!
