Review Review @Noctua_at NH-U12A - Poderoso y Silencioso / ¿Cómo disipará al R9 5950X? [1080P60/Español]

Estábamos al debe con esta revisión hace tiempo, pero eso hizo que nos comprometiéramos más pensando y realizando una nueva metodología de pruebas con Hardware actualizado. Los dejamos invitados al #review del #Noctua #NH-U12A.

Verán pruebas según % de las RPM, valores fijo de RPM y más. El vídeo siempre se alarga porque explicamos con lujo de detalle como se hace todo el proceso y no puede faltar su vídeo del OC en BIOS, por si quieren replicar el Overclock o tenerlo de referencia.​

​

INTRODUCCIÓN
​

Fanáticos del Hardware y el Overclocking, sean todos bienvenidos a una nueva revisión por OCXChile, donde estaremos analizando al NH-U12A. Este disipador está catalogado como uno de los mejores en el factor de forma de 120mm. Noctua incluso nos adelanta que su rendimiento está a la altura de soluciones con ventiladores de 140mm.​

UNBOXING / DESEMPAQUE

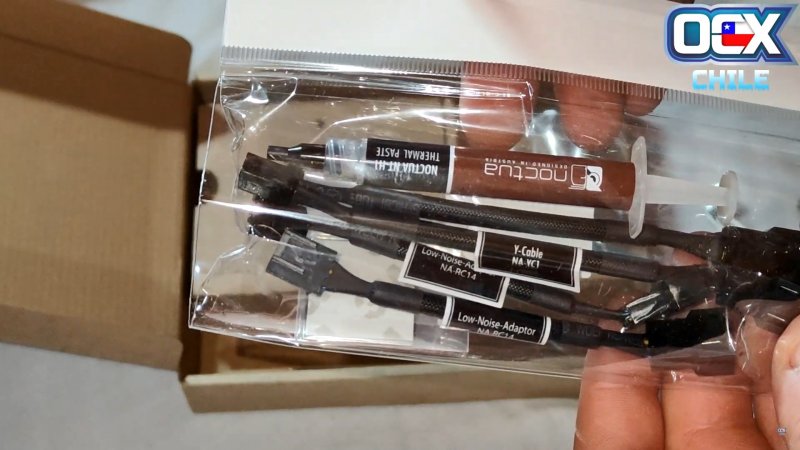

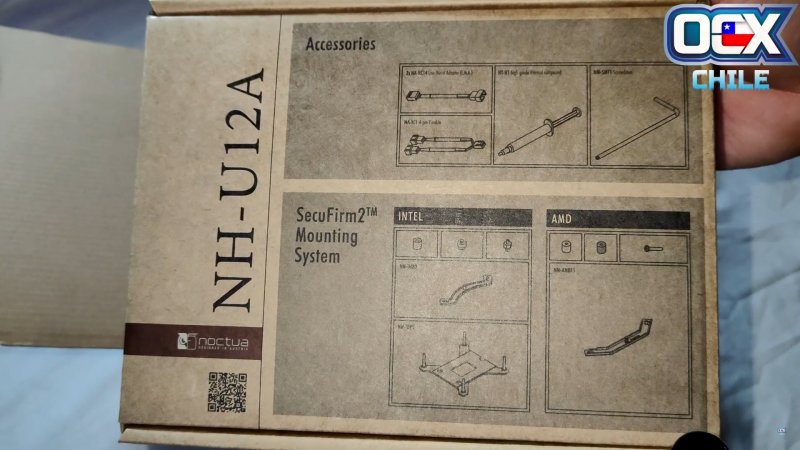

Comencemos viendo el Unboxing o Desempaque del producto. En su interior vemos una caja más pequeña donde viene todo el HW de montaje, destornillador Philips de cruz, jeringa de pasta térmica NT-H1, sticker con relieve Noctua y otros accesorios. Tenemos el clásico cable 4pin PWM “Y” para conectar ambos ventiladores a un solo puerto en la placa madre lo que facilita su monitoreo y control. Vemos otros 2 adaptadores “Low Noise” o (L.N.A) que poseen una resistencia y limitan las RPM máximas de los ventiladores.
​

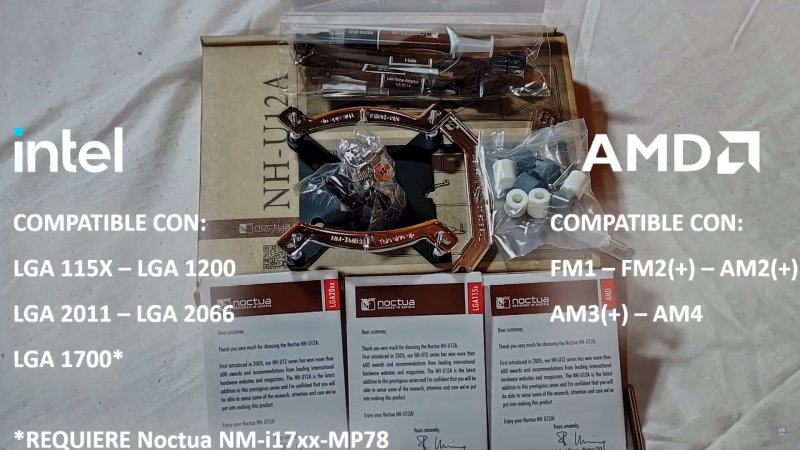

Gracias al sistema de montaje “SecuFirm2” tendremos una alta compatibilidad para los distintos zócalos del mercado. Vemos anclajes para LGA115X /1200 /2011 /2011v3 y 2066 en Intel, así como FM1 /FM2 /AM2 /AM3 /AM3+ y AM4 en AMD.
​

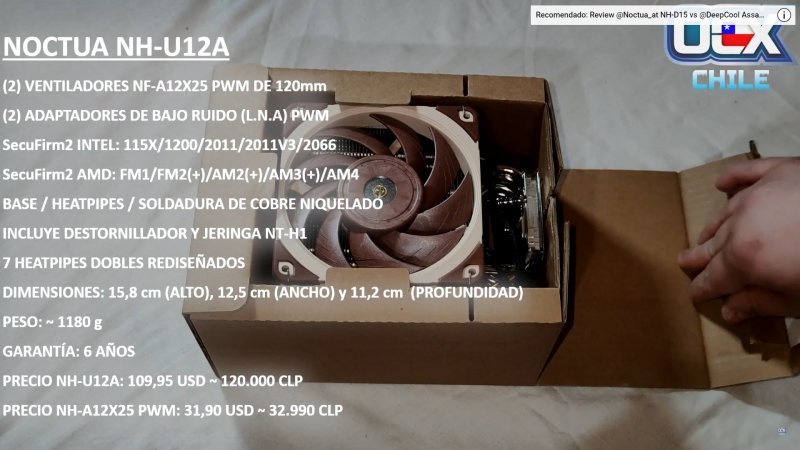

Volviendo al desempaquetado, bajo la caja de los accesorios, nos encontramos al disipador Noctua NH-U12A con ambos ventiladores pre ensamblados de 120mm c/u en configuración “Push & Pull”, destacando los colores característicos de la marca siendo estos marrón y crema.
​

Existe una versión Chromax Black de este cooler que cuesta 10 USD extra por si el acabado estético de la unidad en revisión no es de su agrado.
​

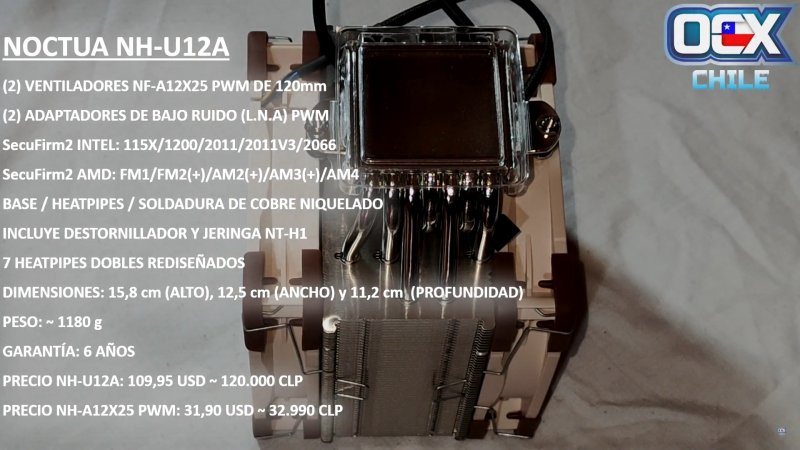

De perfil podemos ver 7 pares de heatpipes manufacturados en cobre con recubrimiento de níquel que recorren al disipador desde su base de contacto hasta la parte superior de la estructura de aletas de aluminio. Estas se sitúan en posición horizontal por donde circulará el aire y el calor podrá ser disipado de forma eficiente.
​

La base viene rectificada y pulida lo que facilita de sobre manera la transferencia térmica y su construcción también es en cobre niquelado de alta calidad. Tener en cuenta que esta cara tiene los bordes ligeramente afilados, lo que descompone fácilmente al papel higiénico o materiales similares en caso de que usemos estos en conjunto con alcohol isopropílico para su limpieza. No obstante, Noctua tiene a la venta una solución llamada NA-SCW1 que básicamente son 20 toallitas de limpieza para pasta térmica en empaques sellados independientes.
​

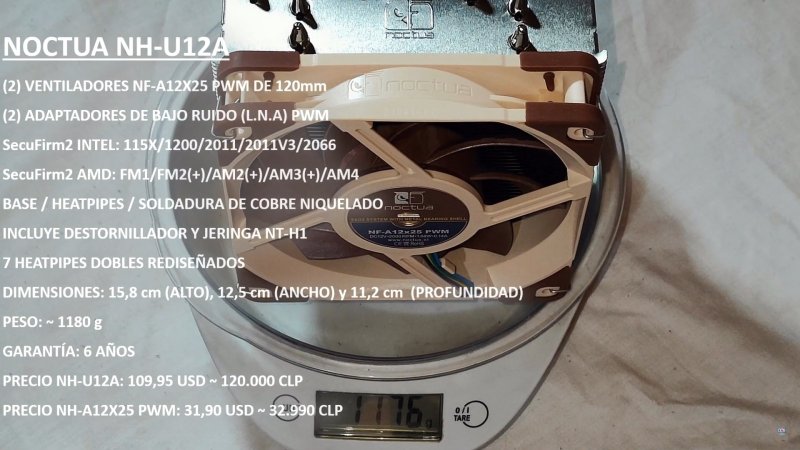

Sus dimensiones con los ventiladores instalados son de 15,8 cm de alto, 12,5cm de ancho y 11,2cm de profundidad. Su peso aproximado es de 1180 gramos.
​

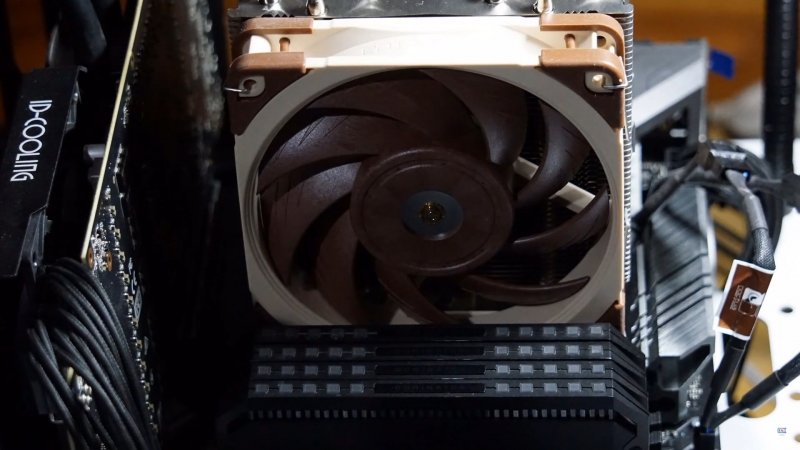

Con este disipador no debiéramos tener problemas montando memorias RAM de alto perfil en los 4 DIMM slots como pueden apreciar en pantalla.
​

​

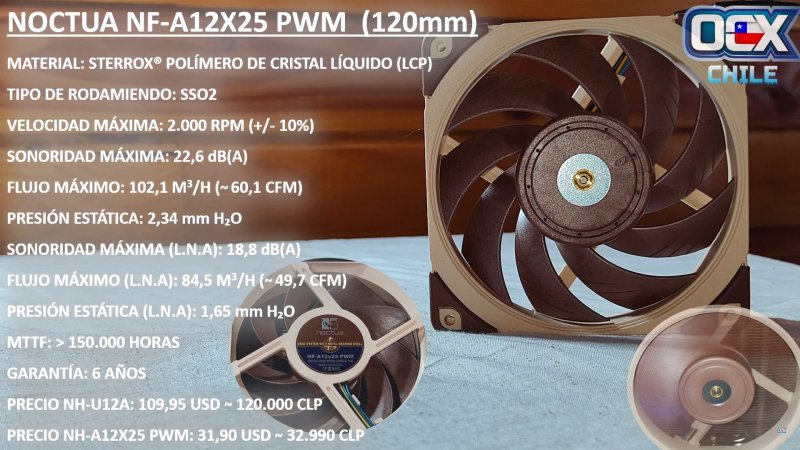

ESPECIFICACIONES VENTILADORES NF-A12X25 PWM

​

Pasemos ahora a un punto algo más técnico para hablar en detalle de los ventiladores. Corresponden al modelo NF-A12x25 PWM y están fabricados con un compuesto propietario de Noctua llamado Sterrox que es un polímero de cristal líquido abreviado como LCP en inglés. Este material es extremadamente duro y permite que las puntas de las aspas de los ventiladores puedan posicionarse a sólo unos de mm del marco. Lo anterior ayuda a tener menores turbulencias, lo que reduce la emisión de ruido en todos sus niveles

El tipo de rodamiento corresponde al SSO2, el cual es un sistema auto estabilizado de aceite presurizado. Noctua lleva años usando esta tecnología y la va puliendo con cada iteración que saca al mercado. Estos ventiladores incluyen la versión 2 que es la más optimizada a la fecha.

Los NF-A12 alcanzan como máximo 2.000 RPM nominales y a esta velocidad poseen una presión estática de 2,34 mm de H2O, con 22,6 dB y 102,1 M3/H de flujo que equivalen a 60,1 CFM. Si usamos los conectores (L.N.A) de baja emisión de ruido, los ventiladores quedan limitados a 1.700 RPM con 18,8 dB, pero su rendimiento se verá disminuido.​

PLATAFORMA DE PRUEBAS​

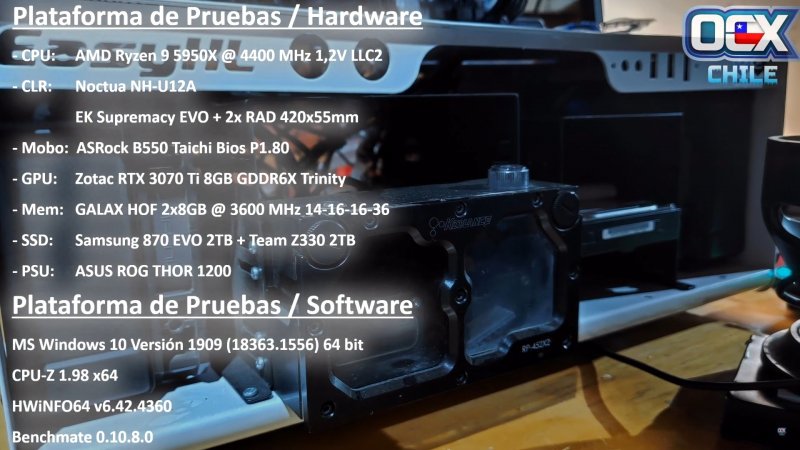

La plataforma de pruebas estará compuesta por nuestra RL CUSTOM, cuyos detalles completos están en la descripción. La placa madre es una ASRock B550 Taichi con BIOS P1.80 que sería AGESA 1.2.0.0. En CPU seguiremos utilizando al Ryzen 9 5950X junto al compuesto Kingpin KPx.
​

Las memorias RAM son unas GALAX HOF 2x8GB de 4266 MHz Samsung BDie. En el almacenamiento tendremos un Samsung 870 EVO junto a un NVMe TEAM Z330, ambos dispositivos de 2TB. En fuente de poder contaremos con la presencia de una ROG THOR 1200 que nos servirá para cuantificar el consumo de nuestra plataforma en Watts.​

METODOLOGÍA​

Pasamos a la metodología, la cual ha sido renovada desde cero porque no estábamos conformes con lo hecho anteriormente.
​

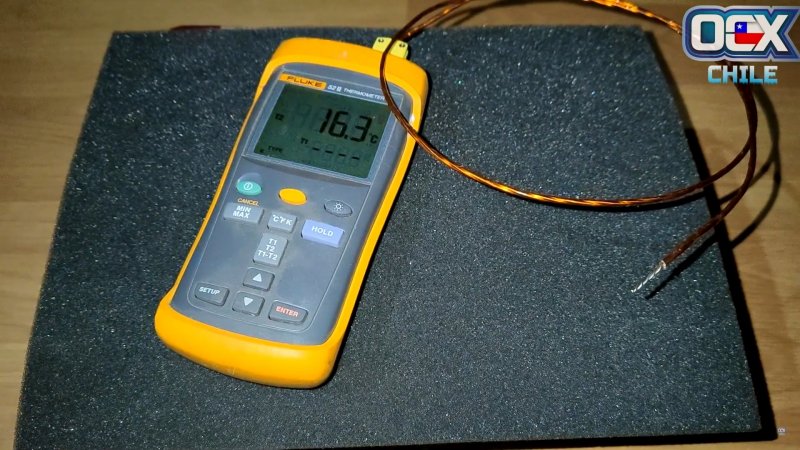

En cuanto a las herramientas, contaremos con un termómetro digital Fluke 52 II junto a una sonda tipo K marca Kingpin para medir la temperatura ambiente en °C.
​

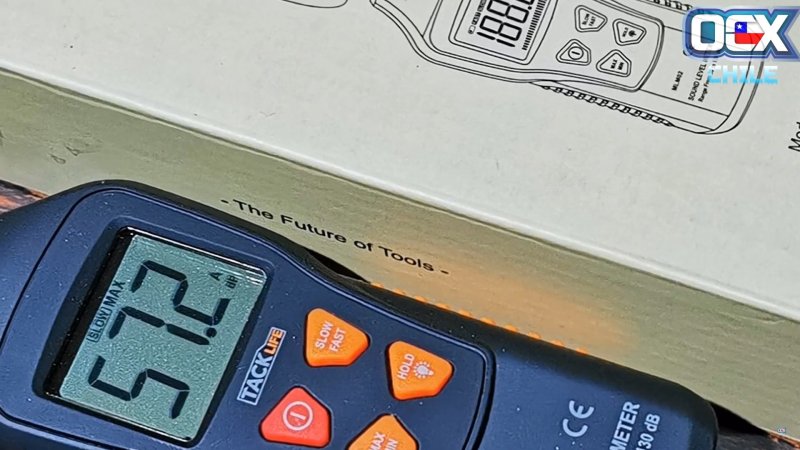

También utilizaremos un sonómetro digital TackLife para hacer mediciones de ruido acústico en dB y este se ubicará a 15cm de distancia del disipador.
​

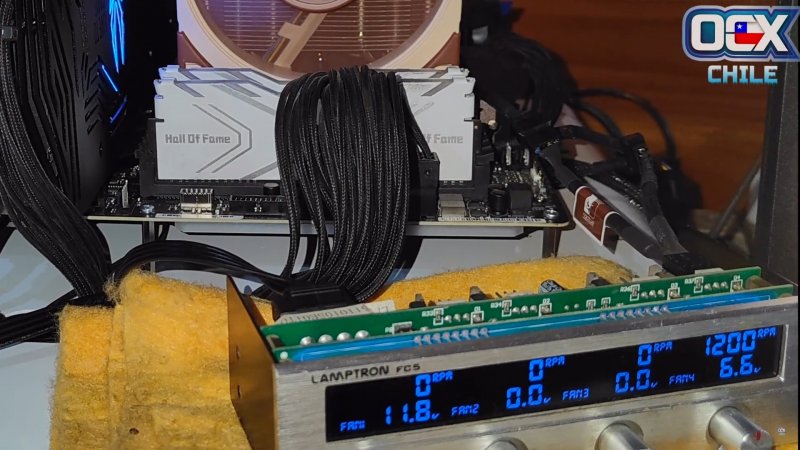

Necesitamos mantener las RPM estables para los ventiladores, así que dispondremos de un regulador externo Lamptron FC5 con potenciómetros.
​

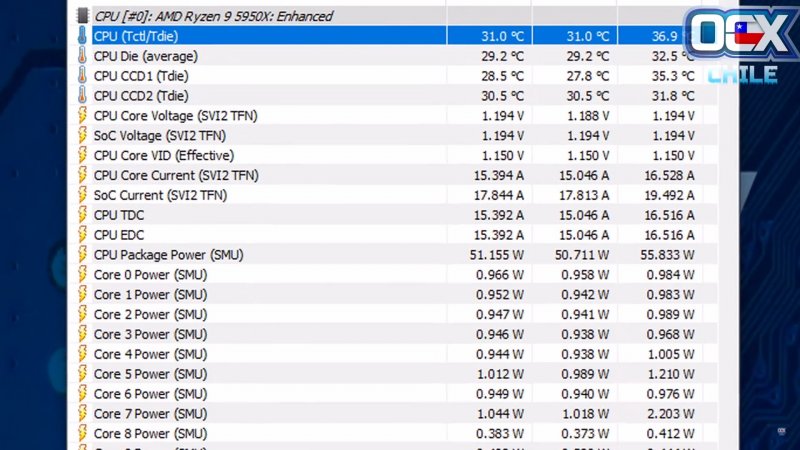

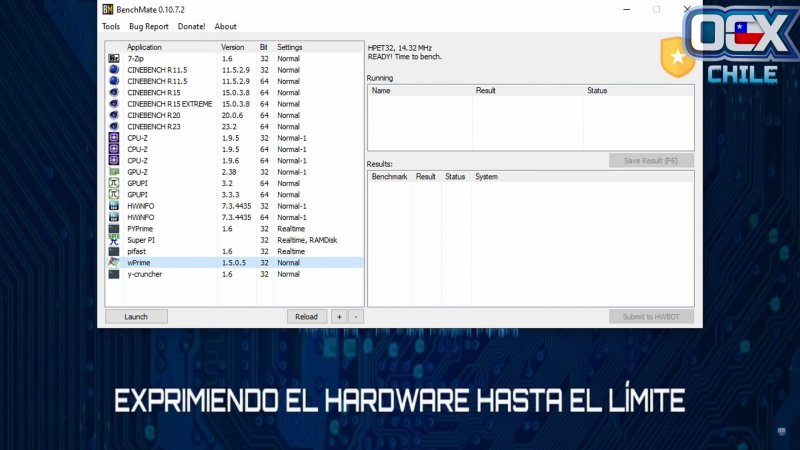

Respecto al software, se hará uso de la suite Benchmate con Cinebench R23 corriendo de forma continua por 10 minutos sin descanso. La temperatura del CPU será registrada del sensor CPU Tctl/Tdie en HWiNFO.
​

De momento no tenemos más disipadores para comparar los deltas de temperatura, así que usaremos nuestra RL Custom antes mencionada.
​

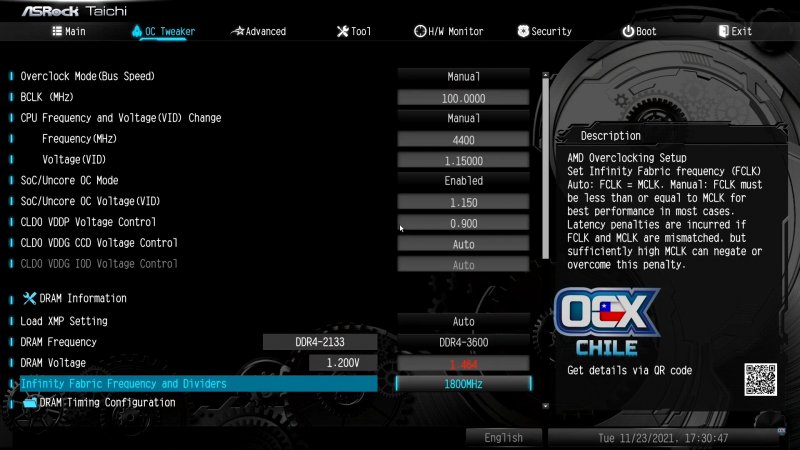

Hemos preparado un vídeo corto de como se hace la configuración de Overclock en BIOS. Fijamos la frecuencia base en 100 MHz, luego movemos el multiplicador del Ryzen 9 5950X a 4400 MHz con VID de 1,15V. Ajustamos los voltajes de SOC/Uncore a 1,15V y CLD0 VDDP a 0,9V. Ahora proseguimos aumentando la frecuencia de las memorias DDR4 a 3600 MHz con 1,46V. Mantendremos la modalidad 1:1 y por consiguiente forzamos a que el FClock corra a 1800 MHz. Las latencias se fijan a 14-16-36. En pestaña de control externo movemos el voltaje del CPU a 1,2V en modo fijo con LLC2. Lo demás sería desactivar el Precision Boost Overdrive.

Teniendo estos antecedentes claros, proseguimos con los resultados.
​

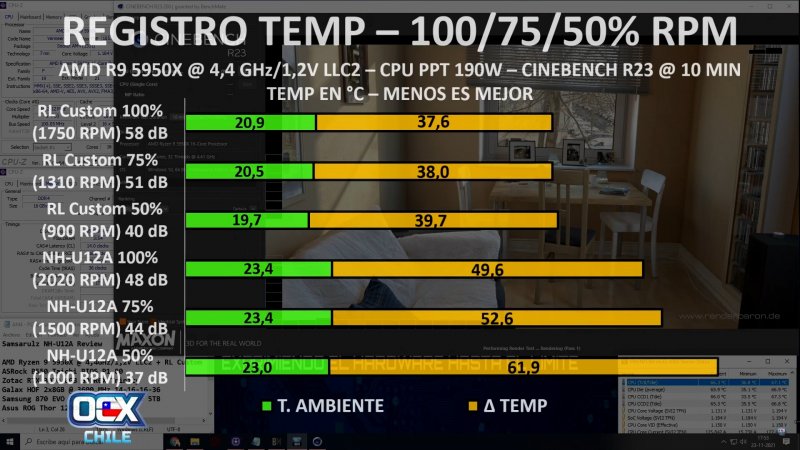

REGISTRO TEMP – 100/75/50% RPM

​

Comenzamos los registros de temperatura con las RPM de cada ventilador en función de la capacidad de estos. Tenemos pruebas al 100, 75 y 50%. Como sólo tenemos a nuestra RL Custom y al NH-U12A, eso nos da un total de seis escenarios. Para cada caso podemos ver entre paréntesis las RPM correspondientes a ese % fijo junto a su respectivo ruido acústico en dB.

La RL Custom cuenta con 6 ventiladores BitFenix Spectre PRO de 140mm (3 por radiador en modo PUSH) y por esta razón el ruido es muy alto y molesto para la mayoría de escenarios.

Vemos que al 100% de su capacidad, los NF-A12 del U12A alcanzan alrededor de 2020 RPM con 48 dB y son un poco molestos aun utilizando audífonos. Se obtiene un delta de aproximadamente 50°C, que sumado a la temperatura ambiente nos da unos 73°C en el CPU.

Al 75% de su capacidad, tenemos un Delta 3°C mayor, pero el ruido disminuye bastante y es poco perceptible si estamos jugando con audífonos. Con el 50% de sus RPM, el U12A no es capaz de disipar el calor de forma eficiente del 5950X ya que al cabo de 4 minutos alcanza los 85°C, temperatura cercana al Tj Max de nuestro procesador y por consiguiente Cinebench R23 se cierra.​

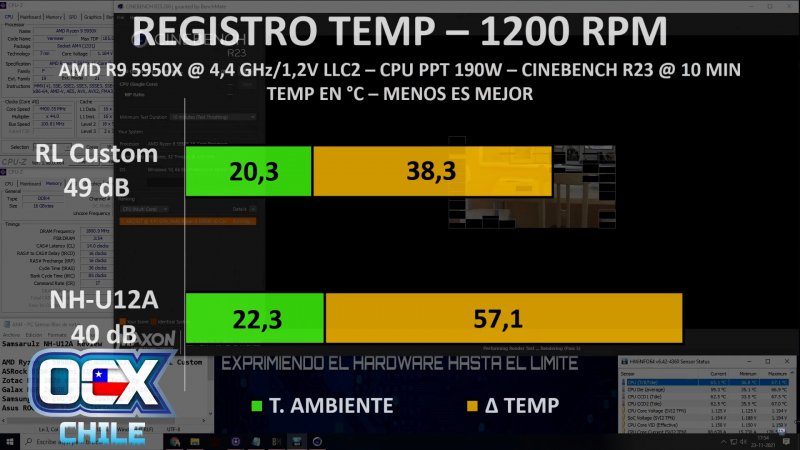

REGISTRO TEMP – 1200 RPM

​

Ahora trabajamos con un valor fijo que aproximadamente es de 1200 RPM para cada escenario. Con la RL Custom teníamos en el caso anterior 1310 RPM al 75% con 51 dB. Ahora reducimos 2 dB disminuyendo algo más de 100 RPM y las temperaturas son aproximadamente las mismas con una diferencia de 0,1°C, considerado un empate técnico.

Respecto al U12A, podemos mencionar que si bien las temperaturas subieron aproximadamente 3,4°C si comparamos con el caso al 75% de su capacidad anterior, el ruido bajó 4 unidades llegando a 40 dB. Quedamos bastante conformes porque nos acercamos al sweet spot de esta solución que se aproxima a las 1300 RPM. Con audífonos, los NF-A12 a 1200 RPM no son perceptibles. Por lo anterior, podemos subir un poco más las RPM sin sacrificar la experiencia de uso.​

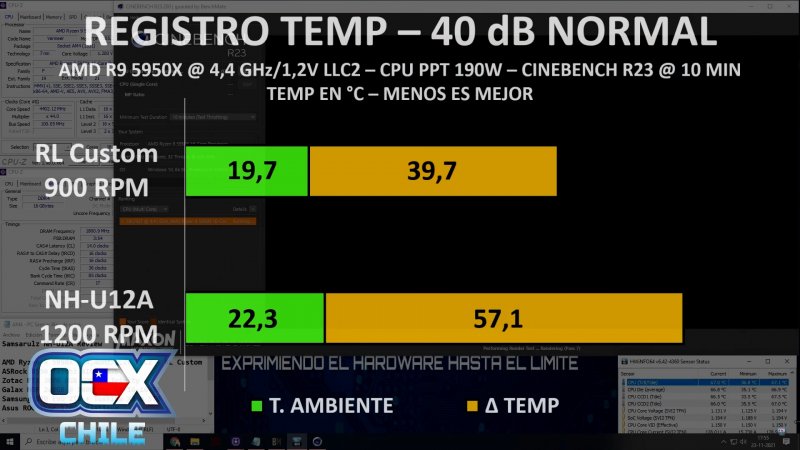

REGISTRO TEMP – 40 dB NORMAL

​

No podía faltar una prueba a 40 dB normalizados donde se repite el resultado anterior del NH-U12A a 1200 RPM junto al de la RL Custom al 50% de la capacidad de sus ventiladores. Si bien en este caso, ambas soluciones tienen el mismo ruido acústico aproximado, sin audífonos podemos constatar que los ventiladores Spectre PRO de 140mm tienen un sonido un poco más grave respecto a los NF-A12 de 120mm, más que nada por la diferencia física entre estos.​

CONCLUSIONES​

Pasando a las conclusiones, podemos mencionar que el Noctua NH-U12A logró buenos resultados en todas las pruebas seleccionadas. El único caso con desempeño cuestionable fue aquel donde forzamos los ventiladores NF-A12X25 al 50% de su capacidad manteniendo 1000 RPM aproximadamente. Pero este fue más un desafío debido a que muy poca gente suele usar este disipador en conjunto con un Ryzen 9 5950X.
​

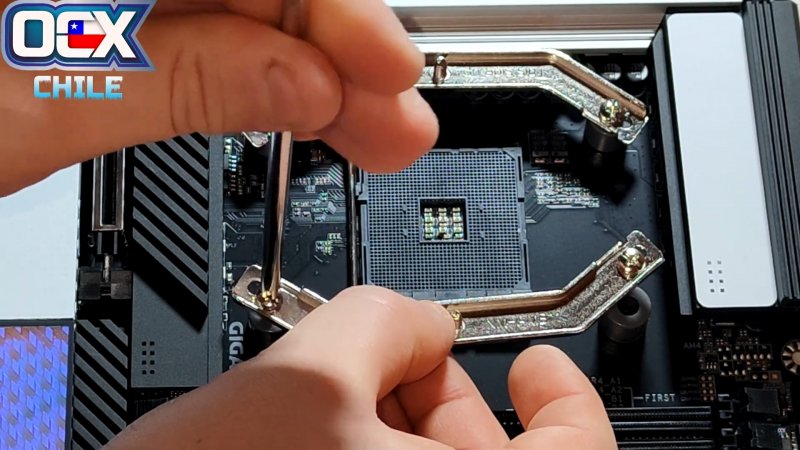

Al montar el sistema de anclajes SecuFirm2 en AM4 es recomendable hacerlo con la placa desmontada en sentido horizontal sobre una superficie que evite que el backplate se mueva. Debemos identificar los espaciadores correspondientes para AM4 y proceder con el armado. De todos modos, el montaje suele ser intuitivo y no representa una tarea compleja.
​

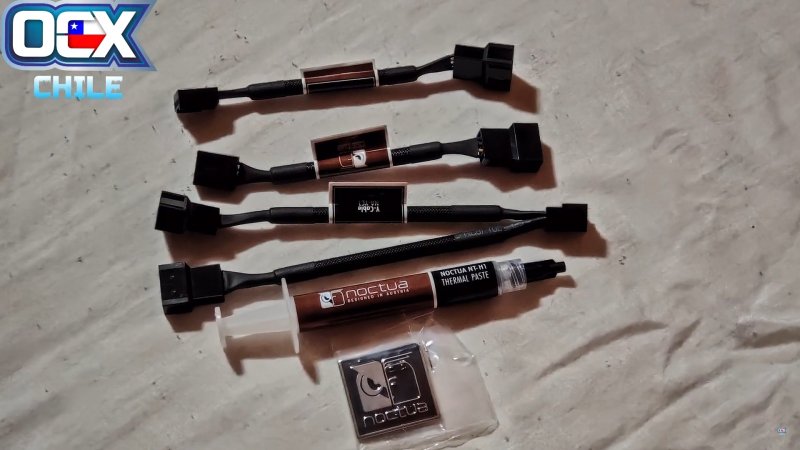

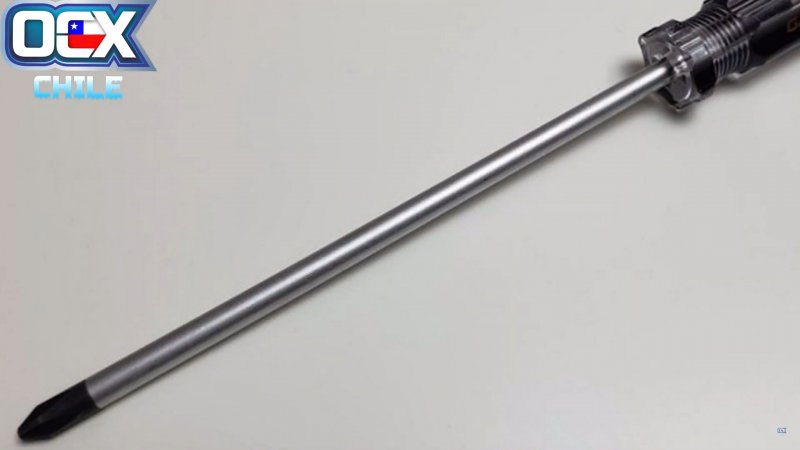

No está de más mencionar que gran parte del valor agregado de Noctua está en su empaque y los accesorios que se incluyen. Esto abarca desde los 2 cables (L.N.A) a la NT-H1 en tamaño retail. Lo único mejorable a mi juicio sería el destornillador, el cual podría ser similar al del DeepCool Assassin3 que posee un mango ergonométrico y punta imantada. Se agradecería si las bolsitas con tornillos vinieran con cierre ziploc para no tener que usar otros adhesivos.
​

En relación con la emisión de ruido, esta se mantuvo en niveles tolerables logrando alrededor de 40 dB a 1200 RPM. Recordar que el sonómetro se posicionó a unos 15 cm del disipador y por esta razón tenemos valores más altos respecto a otras revisiones. Esto se da porque tenemos la plataforma de pruebas a poco más de 50 cm de nuestros oídos.

El desempeño de los NF-A12X25 PWM fue notable y logramos resultados ligeramente inferiores a nuestros registros del NH-D15 que usa ventiladores de 140 mm, el cual cuenta con mayor superficie de contacto y masa. Estos no fueron incluidos porque se trabajó con una metodología diferente y ya no lo tenemos a nuestra disposición.
​

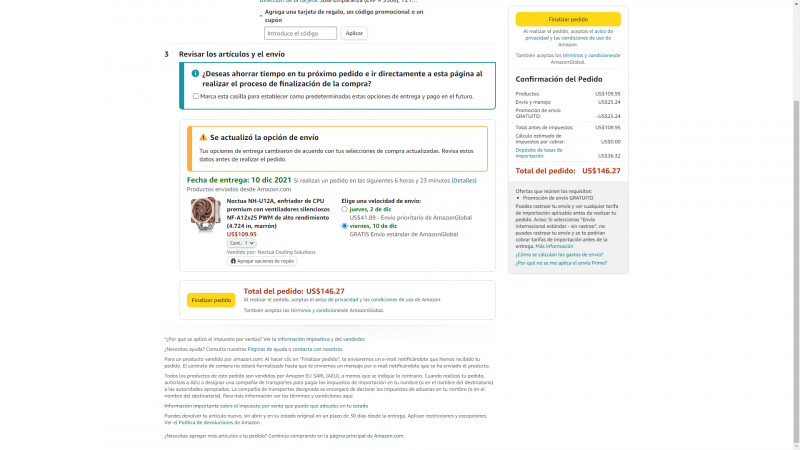

El único punto negativo sería su precio que se redondea en los 110 USD. En Chile no hay stock disponible, pero si lo importamos por Amazon directo tiene un valor total que asciende a los $120.000 CLP.
​

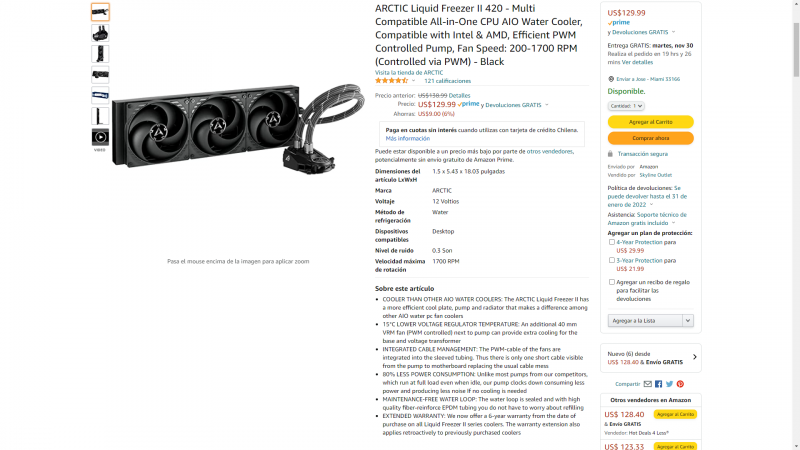

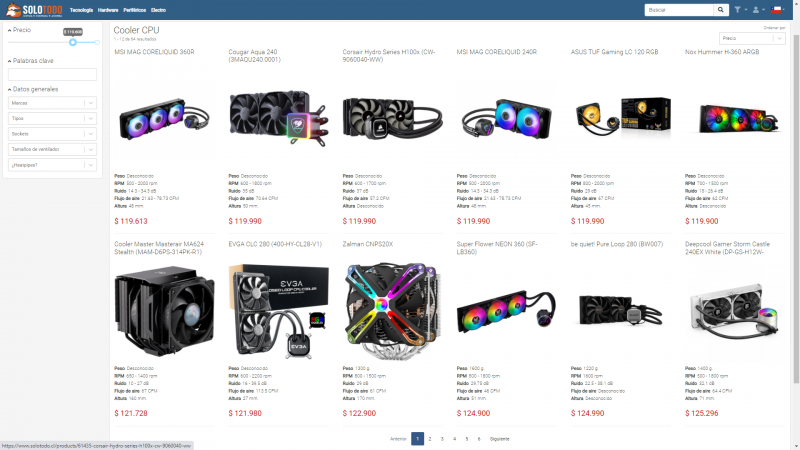

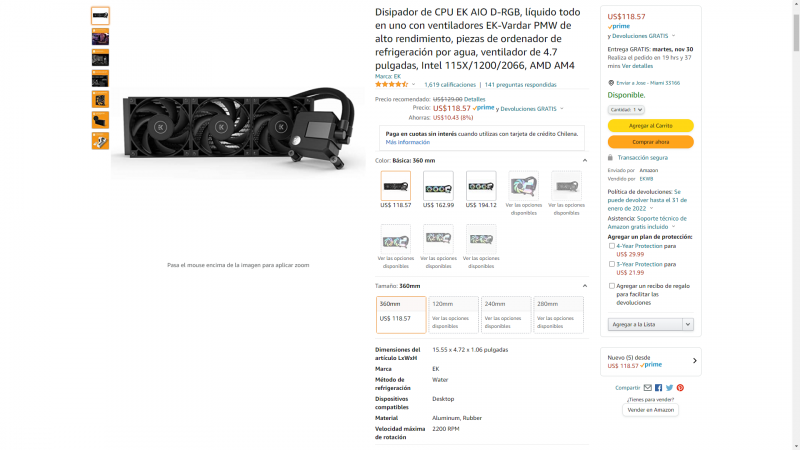

En EE.UU. con menos de 120 USD podemos optar por el EK AIO D-RGB de 360mm y por 130 USD tenemos al Arctic Liquid Freezer II de 420mm. En el mercado nacional hay oferta equivalente que en su mayoría son AIO y podemos destacar al MSI MAG CORELIQUID 360R.
​

La gran ventaja de los disipadores de aire como el NH-U12A es que aparte de los ventiladores no hay más piezas que tengan una vida útil limitada como suele pasar con los AIO si consideramos la bomba de agua y la evaporación de líquido. Ante cualquier cosa, Noctua respalda su disipador como los ventiladores por un plazo de 6 años.
​

------------------------------ O ------------------------------​

Tras todo lo antes mencionado, le otorgamos la mención de Máximo Rendimiento al Noctua NH-U12A gracias a sus buenos resultados al disipar un Ryzen 9 5950X y mantener bajos niveles de ruido acústico a lo largo de esta revisión. Generalmente suelen utilizarlo en conjunto con procesadores de 6 u 8 núcleos, pero en esta ocasión quisimos llevar las cosas al extremo. Como palabras finales quisiéramos agradecer a Vijay de SoloTodo por permitir que nuestros videos se muestren en su plataforma aumentando las visualizaciones de nuestro canal.
