Saludos,

Hoy llegó un equipo a la oficina con un problema de encendido. Supuestamente era una falla de fuente de poder por lo que me dieron a entender...

Esta era la yayita real





Un diodo quemado de un 7200.9 80GB

Para estos casos existen dos alternativas, sacar el diodo y echarlo a andar ó usar un PCB donante y transplantar la ROM. Voy a trabajar las dos alternativas.





Incluso está la alternativa de transplantar solo el diodo y que este disco vuelva a partir. Es poco práctico porque existe la posibilidad que se queme de nuevo si la falla no fué a causa de la fuente de poder.

Les mantendré al tanto para quienes tengan un caso parecido a este y se animen a solucionarlo @Oveja Negra @Kitsune


Oveja Negra

Lagartija de Exportación
Se incorporó
23 Abril 2006
Mensajes
11.333
Buena :daleoh

Mi pcb igual tiene un diodo quemado pero visualmente se ve impeque, no como el de la foto tuya. A ésa como que le cayó un rayo :xd

Upvote 0

hashimoto

Gold Member
Se incorporó
30 Julio 2006
Mensajes
2.416
como hacen para desoldar y trabajar con piezas tan pequeñas el otro dia desolde de un dvd un laser y mi cautin y precision fallaron

Enviado desde mi Redmi 3S mediante Tapatalk

Upvote 0

Batou

%安全
Se incorporó
13 Julio 2008
Mensajes
497
tengo un hd de un notebook que no suena nada ni es reconocido como disco. me gustaria probar el cambiarle la placa pero soy nulo en esto, lei que hay que buscar un hd con el mismo modelo y el mismo firmware para que funcione el traspaso.

Por cierto cuales son los desarmadores para abrir esos disco duros?

Saludos.

Upvote 0

NIN

Opteron Fanboy
Se incorporó
5 Septiembre 2005
Mensajes
1.447
depende del disco. hay unos que usan un ph000 ó ph00 y otros que usan un T4 (ph = Phillips = cruz) (T = torx). Para los discos que veré son los T8.

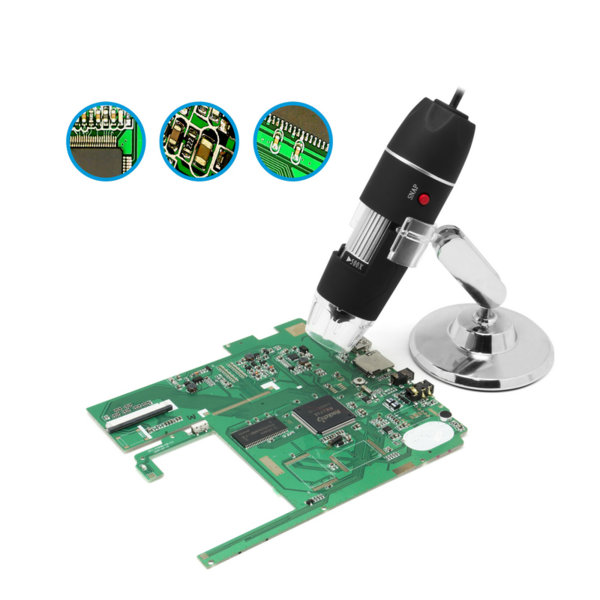

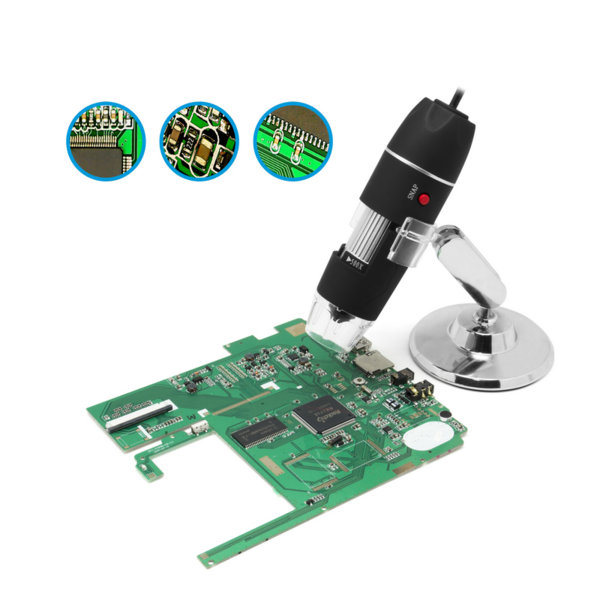

Afortunadamente, tengo buena vista aún por lo que una lupa y una pistola de calor son suficientes para mi. Lo mejor para esto son las lupas estereoscopicas por precio/prestaciones.

https://articulo.mercadolibre.cl/ML...profesional-binocular-estereo-microscopio-_JM

respecto al cautín, es mejor usar una estación de soldar con puntas intercambiables para trabajar con rangos de temperatura seguros y también se puede complementar con una pistola de calor con bomba de diafragma.

https://articulo.mercadolibre.cl/MLC-446596193-ersa-icon-pico-68w-control-resistronic-ic1300-_JM

Upvote 0

dwyer

Sonidista-Computin
Se incorporó
10 Mayo 2005
Mensajes
2.830
depende del disco. hay unos que usan un ph000 ó ph00 y otros que usan un T4 (ph = Phillips = cruz) (T = torx). Para los discos que veré son los T8.

Afortunadamente, tengo buena vista aún por lo que una lupa y una pistola de calor son suficientes para mi. Lo mejor para esto son las lupas estereoscopicas por precio/prestaciones.

https://articulo.mercadolibre.cl/ML...profesional-binocular-estereo-microscopio-_JM

respecto al cautín, es mejor usar una estación de soldar con puntas intercambiables para trabajar con rangos de temperatura seguros y también se puede complementar con una pistola de calor con bomba de diafragma.

https://articulo.mercadolibre.cl/MLC-446596193-ersa-icon-pico-68w-control-resistronic-ic1300-_JM
Hay versiones chinas (más económicas) de estos equipos?

Saludos

Enviado desde mi Le X522 mediante Tapatalk

Upvote 0

NIN

Opteron Fanboy
Se incorporó
5 Septiembre 2005
Mensajes
1.447
Como les comenté, estuve trabajando en este caso durante el fin de semana

Sin mas preambulo, les dejo el desarrollo de la operación




Acá apreciamos ambas placas. A la derecha la mala y a la izquierda la donante


Ayudado con una pinza y una pistola de calor, procedí a la extracción de ambas roms.


Tenemos ambas roms extraidas y listas para el cambio. Deben apuntar solo a los pines de conexión con una boquilla pequeña que concentre el caudal de aire caliente donde solo sea necesario. Esto debe ser rápido ya que este tipo de encapsulados no soportará una alta temperatura por un periodo demasiado prolongado. Resulta bastante bien usando unos 300°C ya que los puntos de unión se derriten en muy poco tiempo.


Con este cautín es más que suficiente para repasar el trabajo final.


A la izquierda apreciamos la rom del disco enfermo sobre la placa del disco donante. Para soldarla lo primero es posicionar bien el chip y para esto me ayudo con la pistola de calor precalentando los puntos de unión de la placa y luego finalizo soldando cada uno de los pines con el cautín y agregando soldadura en todos los puntos.




Suele ocurrir que los contactos del motor y de los cabezales se les genera una capa de carbón u hollín tras varios ciclos de encendido y apagado. Los que se ven en esta imagen son los contactos del motor.


Usando una goma de borrar suave es posible limpiarlos completamente


Mucho mejor


Aprovecho de hacer esto para los contactos de los cabezales




Resta montar la placa y probar el procedimiento como veremos a continuación

Lo primero que haré será verificar con la utilidad de la controladora SAS si reconoce el disco duro




Todo en orden...


Lo mismo Windows

Usando un editor hexadecimal, comienzo a verificar la estructura de datos












Con esto podemos concluir con un caso exitoso de transplante de rom.



Es posible seguir utilizando este disco con normalidad pero de preferencia es mejor extraer todos los datos y usar un disco nuevo, sobretodo que este disco lleva casi 12 años de uso.

Saludos.

Upvote 0

Oveja Negra

Lagartija de Exportación
Se incorporó
23 Abril 2006
Mensajes
11.333
Filete.

Una consulta: ¿por qué vendría siendo recomendado respaldar la data a otro disco? ¿es porque al soldar la rom puede que ésta haya sufrido algún tipo de deterioro que al cabo de un tiempo deje en el más allá nuevamente al HDD?

Upvote 0

Sago7

Tibetan Mod
Miembro del Equipo
MOD
Se incorporó
5 Julio 2006
Mensajes
6.150
como hacen para desoldar y trabajar con piezas tan pequeñas el otro dia desolde de un dvd un laser y mi cautin y precision fallaron

Yo he usado un extractor de soldadura. Con eso caliento el estaño y cuando este liquido el chupon con el extractor. Deja relativamente limpio. Y cuando son piezas muy chicas prefiero poner unos cables para alargar la conexion y ubicar el componente en otro lado :p

Upvote 0

Rudel

Overclockero retirado.
Se incorporó
28 Octubre 2004
Mensajes
8.727
Excelente tema ... realmente tienes una paciencia de chino ... yo prefiero respaldar periodicamente y así no tener que hacer este tipo de cirugía
Igual, aprendí mucho ... por si alguna vez me encuentre en esa situacion ... muchisimas gracias :)

  • Like
Reactions: NIN
Upvote 0

Soujiro

Fanático
Se incorporó
14 Enero 2008
Mensajes
1.428
excelente "tutorial", la lección es... mi paranoia con los respaldos esta bien justificada, ahora si alguna vez necesito de esta cirugía llamar a @NIN es infinitamente mas sencillo por que derechamente no tengo la paciencia para hacer algo tan delicado como esto.

Upvote 0

NIN

Opteron Fanboy
Se incorporó
5 Septiembre 2005
Mensajes
1.447
Por lejos es mejor respaldar, más aún que se está masificando el uso de SSD's y estos son, por lejos, más díficiles de recuperar.

Upvote 0

gatoPepe

Felis Vulgaris
Se incorporó
26 Enero 2008
Mensajes
842
Buen tutorial, metódico, bien explicado con tips y accesorios expuestos. Aunque en el mundo actual los SSD sean el fututo/presente, disfruté mucho la paciencia y la metodicidad del autor...

algo así como un DoctorDisk.

Salu2.

Upvote 0

hashimoto

Gold Member
Se incorporó
30 Julio 2006
Mensajes
2.416
llegue tarde pero super buen trabajo, a mi parece que mi pulso ya no me acompaña como antes para prescision y con el valor de los instrumentos uffff mejor no.

Enviado desde mi Redmi 3S mediante Tapatalk

Upvote 0

tglaria

InExperto
Se incorporó
10 Febrero 2005
Mensajes
9.753
Buenisimo.
Tengo un disco al cual debería hacerle algo similar.
A ver si averiguo cual el ROM en mis discos e intento hacer el trueque.

Sent from my Nexus 10 using Tapatalk

Upvote 0

Fel1pe

E=mc2
Se incorporó
18 Julio 2007
Mensajes
357
Aplausos! Gracias por compartir esta experiencia, siempre se aprende algo.
Se anota tu contacto para casos de reparaciones varias, obviamente pagadas XD
