Tengo un gabinete al exterior donde alimento mis cámaras con un switch poe , el nvr y la antena 4g , el consumo aproximado es de 50w por ahí

Todo en un poste de madera y tiene espacio para poner un par de paneles solares. Mi duda es , forma fácil de calcular el consumo por hora, que veo videos y nadie se pone de acuerdo , para dimensionar cuantos paneles y que batería necesito. A su ves algun controlador de carga no ?

La idea es tener un sistema offgrid ? onda que se alimente con la energía solar en el día y en la noche con la batería.

dudo que ahorre algo de plata , pero es mas que nada para tener vigilancia e internerdo cuando hayan corte de luz


Kitsune

Fanático
Se incorporó
5 Mayo 2006
Mensajes
1.049
Genial me gustaría algun día poder hacer lo mismo.
¿Y si sumas los consumos máximos de cada aparato, y en base a eso dimensionas el base y le das una holgura?
Ahi te daria cuantos watts necesitas y despues sacar cuantos A necesitas almacenar.
Sobre los paneles hay varias páginas tambien que con tu ubicación te ayudan a dimensionar cuantos paneles necesitas para generar esos watts y almacenarlos en tu banco de baterias


Eliezar

mi gato :D
Se incorporó
1 Febrero 2007
Mensajes
4.847
Bueno mientras sigo investigando compré un sonoff que me dira el consumo real de lo q tengo , asi tendre datos q ayudaran a dimensionar y no gastar demas $$.



guaripolo

Fanático
Se incorporó
21 Agosto 2006
Mensajes
1.354
Es un calculo que tiene varias patitas y formas de resolverse.

Hay soluciones "all in one", donde solo conectas los paneles a una "caja" que hace toda la pega.
Tambien puedes dimensionar el sistema y armarlo parte por parte, es harto mas webeo.

En ambos casos, la cosa es mas menos asi.

  1. Dimensionar el consumo
  2. Dimensionar almacenamiento
  3. Dimensionar generacion
  4. Dimensionar controlador/conversion AC/DC
En tu caso, el punto 1 es facil ya que necesitas 50W constantes corriendo 24/7

Para el punto 2 y 3 necesitas calcular las hrs de sol

Acá una tabla generada por el NOAA para stgo. En el peor dia del año (~21 de junio) el sol sale a las 7:46 y se esconde a las 17:41 lo que te deja con 10hrs de sol y 14hrs sobre baterias.


Por ende tu array de bateria deberia correr 14hrs y quedar solo hasta un 20% de su capacidad total para maximizar sus ciclos de carga/descarga. acá un ejemplo de bateria de 1,28 kwh (100Ah a 12.8V).

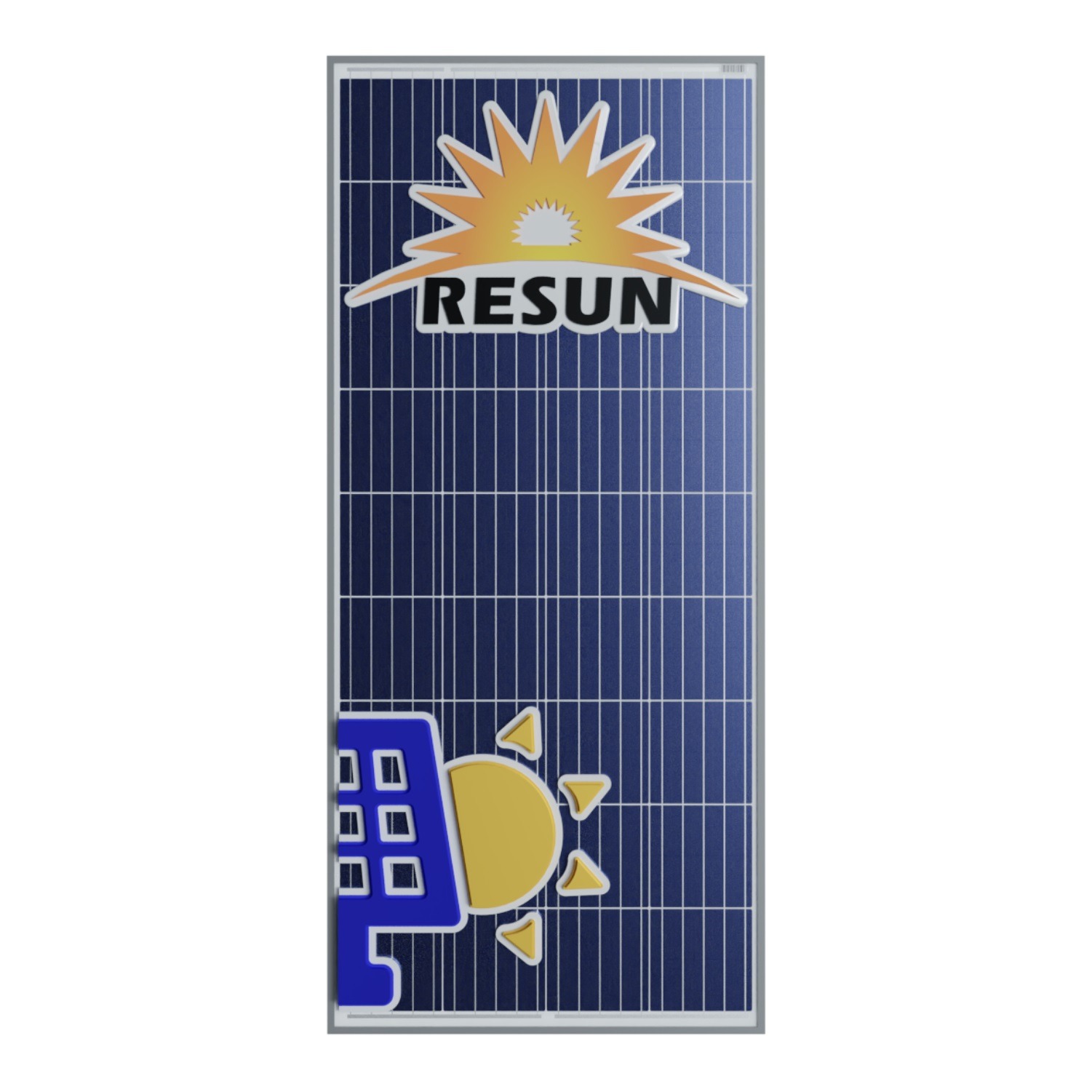

Por otra parte, tus paneles deberian alimentar al switch y además cargar tu array de baterias al 100% durante esas 10 hrs de sol de invierno. Acá un ejemplo de panel solar de 150W, el que tambien debes instalar en una ubicacion/inclinacion optima y aun asi tiene una eficiencia del 15,29% (hay paneles mas caros cercanos al 20% de eficiencia)

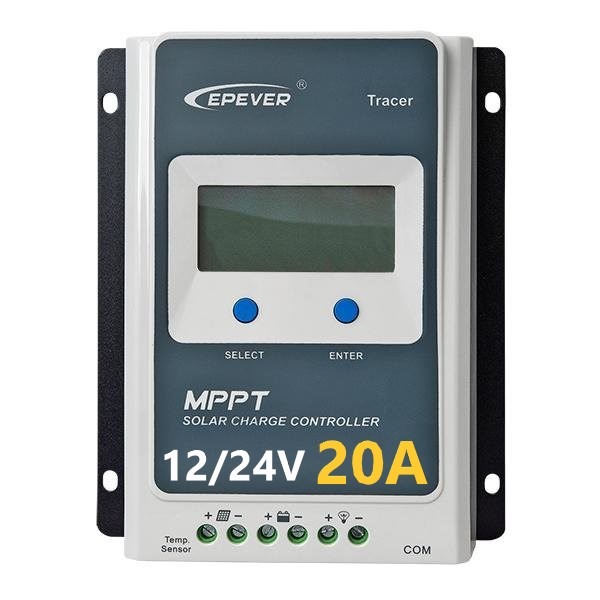

Tambien vas a necesitar un controlador para no hacer explotar la bateria cuando esta llegue al 100%, este controlador va a depender del tamaño (potencia) de tu array de paneles vs el array de baterias. Acá por ejemplo un controlador capaz de alimentar hasta 240W a 12volts, con una eficiencia del 98%.

Este controlador tambien es importante si por ejemplo, sobre-dimensionas el array de paneles y pones por ejemplo 2x150W o más en un sistema de baterias que no soporta tanto.


Finalmente vas a necesitar un inversor, para poder alimentar tu sistema que no funciona a 12V de corriente continua, sino que a 220V de corriente alterna. El tamaño del inversor, tambien depende del tamaño total de tu sistema, por ejemplo este soporta un sistema de 250W, pero ojo, el convertir de DC a AC, tiene una eficiencia del 88%, por ende deberias volver a considerar eso, al momento de escoger el tamaño de tus paneles solares.


Última modificación:

Eliezar

mi gato :D
Se incorporó
1 Febrero 2007
Mensajes
4.847
Es un calculo que tiene varias patitas y formas de resolverse.

Hay soluciones "all in one", donde solo conectas los paneles a una "caja" que hace toda la pega.
Tambien puedes dimensionar el sistema y armarlo parte por parte, es harto mas webeo.

En ambos casos, la cosa es mas menos asi.

  1. Dimensionar el consumo
  2. Dimensionar almacenamiento
  3. Dimensionar generacion
  4. Dimensionar controlador/conversion AC/DC
En tu caso, el punto 1 es facil ya que necesitas 50W constantes corriendo 24/7

Para el punto 2 y 3 necesitas calcular las hrs de sol

Acá una tabla generada por el NOAA para stgo. En el peor dia del año (~21 de junio) el sol sale a las 7:46 y se esconde a las 17:41 lo que te deja con 10hrs de sol y 14hrs sobre baterias.


Por ende tu array de bateria deberia correr 14hrs y quedar solo hasta un 20% de su capacidad total para maximizar sus ciclos de carga/descarga. acá un ejemplo de bateria de 1,28 kwh (100Ah a 12.8V).


Por otra parte, tus paneles deberian alimentar al switch y además cargar tu array de baterias al 100% durante esas 10 hrs de sol de invierno. Acá un ejemplo de panel solar de 150W, el que tambien debes instalar en una ubicacion/inclinacion optima y aun asi tiene una eficiencia del 15,29% (hay paneles mas caros cercanos al 20% de eficiencia)


Tambien vas a necesitar un controlador para no hacer explotar la bateria cuando esta llegue al 100%, este controlador va a depender del tamaño (potencia) de tu array de paneles vs el array de baterias. Acá por ejemplo un controlador capaz de alimentar hasta 240W a 12volts, con una eficiencia del 98%.

Este controlador tambien es importante si por ejemplo, sobre-dimensionas el array de paneles y pones por ejemplo 2x150W o más en un sistema de baterias que no soporta tanto.


Finalmente vas a necesitar un inversor, para poder alimentar tu sistema que no funciona a 12V de corriente continua, sino que a 220V de corriente alterna. El tamaño del inversor, tambien depende del tamaño total de tu sistema, por ejemplo este soporta un sistema de 250W, pero ojo, el convertir de DC a AC, tiene una eficiencia del 88%, por ende deberias volver a considerar eso, al momento de escoger el tamaño de tus paneles solares.

yo taba calculando dos paneles de 310w xD , bateria de 200ah y asi , todo funciona a 12v me parece , en lo posible no quiero poner un inversor.

La idea es realizar todo yo , como dije , no es mi idea q baje la cuenta de la luz, a ese consumo no creo que de para eso , si no mas q nada tener algo que soporte cortes de corriente y sea sustentable. y choro de hacer.

Ahora como decía , recabare datos mas certeros con el sonoff para saber los watt hora , amperaje y consumo en tiempo real


guaripolo

Fanático
Se incorporó
21 Agosto 2006
Mensajes
1.354
Si quieres saltarte el inversor a CA y quedarte con todo el circuito en 12V, aun asi tienes que considerar ajustar la salida al amperaje exacto de tu switch POE. Por ejemplo, este mikrotik usa 1.6A a 24V

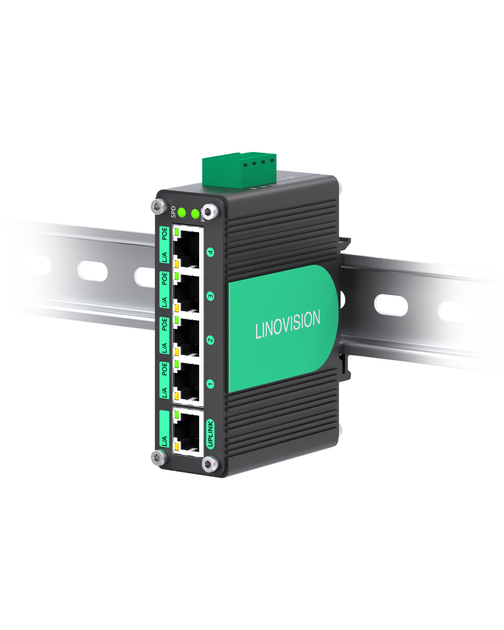

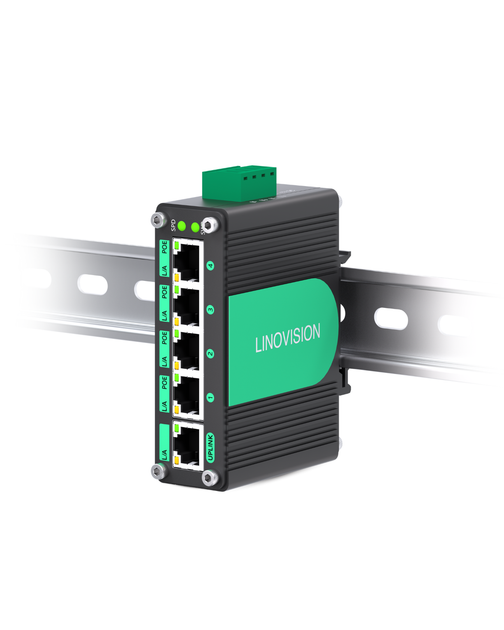

Otra opcion es ir directo por un switch POE solar como este.
