Pues bueno esta cuarentona, digo cuarentena me tiene todo loco, en fin a lo que vamos, está ves se me ocurrió hacer algo rápido fácil y con cosas que tengo a la mano, así que como dijo Bob el constructor "manos a la obra"
Para empezar el cajón ya lo tenía de algo que desbarate y quedó sin usar, ya saben uno que es recoge chatara, así que en vez de andar para todos lados aproveche a darle nueva vida, y como la idea era rehusar lo más que se pueda sin gastar un duro pues a buscar en el bote de trastos varios
primero las medidas por si alguien se anima a hacer algo igual o mejor, el material creo que es MDF o algun otro material parecido, ya que se hace como si fuera carton o yo que se
Así que buscando en los trastos tenía un par de bocinas de 4 ohm a 3w, una celda de laptop Lenovo que funcionaba, un amplificador lo suficientemente chico para entrar ahí, por si preguntan es el tda7297 que vengo arrastrando desde el primer proyecto, la placa de carga para las baterías que apenas me llegó después de pedirla en el 2019, así que agarre el taladro hice 2 agujeros y chante las bocinas con una tonelada de pegamento y pintura en aerosol negra
tadaaaa se hizo la bocina bose hifi
por si preguntan el logo lo encontre tirado en la calle, a alguien se le cayo de su estuche de audifonos o yo que se, y como en la calle no hay dueño pues venga....
el tda en su lugar con una tonelada de resistol 5000, el jack 3.5mm, puerto de carga y swich de encendido
modulo de baterias, 3 baterias de 2100mah @ 3.7v x3 lo que me da un total de 12v y un maximo de 20 amperes por la placa
mis soldaduras horrorosas en el conector de audio, ya que esta placa venia con un conector 3.5mm integrado pero por un descuido mio termine haciéndolo mier.... y mejor decidí soldar
Ahora se que en sus mentes deben de decir "EI WEON PERO AHI HAY UN HUECO ENORME" y si lo tengo contemplado pero ese hueco tiene un propósito y es usarlo para colocar un radiador pasivo para darle mas profundidad al sonido haciendo lo mismo que marcas mas pitucas hacen como harman kardon altec y hasta bose, pues ya que tengo el hueco de una ves a aprovecharlo
Y bueno pues eso, aunque como todo buen jugoso diy aun no quedo conforme con el engendro, ya que volvemos con el problema de impedancias, el ampli trabaja mejor bajo 8 ohms pero le pongo una carga menor mas precisamente una de 4 ohms por lo consiguiente el ampli esta trabajando forzadamente y se calienta de mas asi que rompiendo la idea de no gastar dinero y me pedi directo a china un par de bocinas de 2" 8 ohms @ 10w y el radiador pasivo de 70 mm lo cual por todo sumaron 13 dolares aprox. (esto paso en finales de abril)
llegaron los drivers desde chinalandea, antes de hacer todo comprobé que funcionarán con mi amplificador principal, una ves hecho esto procedí a desmontar la primera versión y hacer más grandes lo huecos en el cajón
presentación de los nuevos drivers
la diferencia de tamaños y en sonido
mi hermano haciendo mas grande los huecos con el dremel
Y como es típico de mis proyectos si algo no me sale mal no es mío, en este caso rompí el potenciómetro del ampli, el interruptor de energía, y el puerto de carga
Lo del potenciómetro pues no fue tanto problema ya que solo hice un puente entre las 2 patas del pote y quedó directo, en cuanto lo del interruptor tengo que ver qué voy a hacer ya que como es a batería no puedo dejar el amplificador conectado todo el tiempo o si no me acabo la vida util de las celdas de medio cachete.
Primera prueba totalmente scrach nada fijado, cambio de emergencia del amplificador ya que el que tenia primero le dio por morir de la nada, simplemente ya no encendió y los drivers sin tornillos, aparte de que uno de los huecos quedó mal, es reparable pero necesito un poco de foami o tal ves hacerle una tapa frontal con triplay, no se algo se me va a ocurrir
video: https://photos.app.goo.gl/xpaUciJ5Xvy7bEae9
Los ruidos raros que se escuchan es por que falta fijar muchas cosas adentro, como digo todo es en bruto
Lista de cosas que me faltan:
Potenciómetro de 6 patas 5Kohm <--- posiblemente y no lo necesite
Swich tipo cola de rata
Puerto de carga universal 12v
Tornillos cortos para madera
Paciencia
NOTA No tomar más café
en lo que logro escaparme a la tienda de electrónica, resultó que tenía tornillos para madera entre mi chatarra, así que de una vez fijé los drivers, el driver con El hueco más grande le hice una junta con foami su símil sería la goma eva, le hice la junta atornille todo y probé con el supuesto resonador en la parte de atrás, sonaba mejor pero aún no me gustaba el sonido, se escuchaba mucho la madera y distrocion, pensé que era el amplificador, o la fuente e incluso llegué a pensar que eran las bocinas pero resultó que no, lo que requería era relleno acustico, y es ahí donde sale la otra cosa que tenía a la mano.
Dije, si tuviera lana mineral o alguna almohada rota esto no sonaría así, y recordé que había una bolsa de estopa, no sé cómo le llamen ustedes, y dije venga vamos a probar si cuela con esto se la dejo, si no pues la saco y ya, Pues resultó que si funcionó, esa si no me la esperaba y mejoro harta la calidad del audio y ahora si puedo ponerle con orgullo el logo bose, aunque no sean bose
, es que le saque unos bajos de miedo para el tamaño que tiene....
esto es lo que digo
foto del amplificador de reemplazo
y de como quedo adentro, mucho mejor que la primera version
aun me falta el resonador que compre para pegarlo en la parte de atras y hacerle un enchape con triplay o no se la verdad, alguna idea para darle mas vista y que no se vea como algo recogido de la basura???
mas adelante dare las actualizaciones si logro comprar lo que me falta y hacer que se vea mejor que ahorita
video prueba 2
photos.app.goo.gl
ha, es verdad los link de las comprar, si es que aun los encuentro
Bocinas
Modulo para baterias LI-ion
Amplificador PAM8610 2 X15W @ 8ohms <--- amplificador de reemplazo, tiene un poco de hiss de fondo
amplificador TDA7297 <--- Este era el que queria usar originalmente pero como digo el muy cabron se le ocurrió morir así sin mas
resonador de 70mm

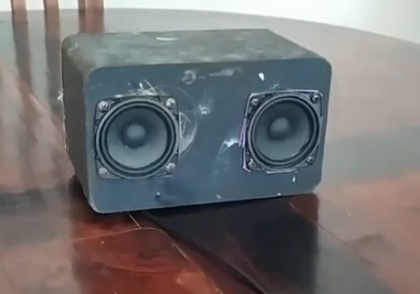

foto general del producto no terminado
