Comparte tu actual y/o viejo setup de redes

Residentcl

Miembro Regular
Se incorporó
28 Julio 2019
Mensajes
99
Este tema me hizo recordar viejos tiempo: Alguien con Internet sobre 1giga ? XGSPON 2giga, 3giga, 5giga, 10giga ? y quise compartir un poco de historia...

Esto me recuerda mis tiempos con una red 10/100 con D-Link y TP-Link.

Tenía Movistar ADSL de 6 megas en el años 2008/9 :zippyuy
Tuve un DIR-100 y después un DIR-280, después deje el internet y un familiar contrato en el 2016 después,
Compre un TL-WR940N para poder compartir el internet y la cosa más mala de la vida,
Tenía problemas todas las semanas.

Ya en el 2017 me aburrir, hice una investigación profunda de tema y llegue a Ubiquiti,
Primero un ap AC-PRO en la venta de bodega de PC-Factory (bellos tiempos, era lo máximo en ese tiempo, muy estable y rápido, muchos updates, interfaz muy pro para eso tiempos, después un router USG, Después caí con el Cloud Key, después un switch de 24 POE.
Por fin tuve una red giga, era otra cosa la copia en red e internet.
Todavía sigo con Ubiquiti, pero una total locura el actual setup que tengo para el uso hogareño actual :pozo
3 AC-PRO.
1 Switch USW-Pro-24-PoE con capacidad de 2 bocas de 10G.
1 Switch USW-Aggregation con capacidad de 8 bocas de 10G.
y Falta compra un router UXG-PRO con capacidad de 10G.
Ya tengo equipos 10G, un DVR Ubiquiti y un el pc con una tarjeta 10G conectada al switch, me falta ir preparando más cambios y agregar un NAS para aprovechar bien el setup en el futuro.

Sin título.jpg


Falta que la compañía haga el cambio sobre 1G para ver que tal la cosa.

Ojalá sea de su gusto y puedan compartir sus setups .

Última modificación:

pipe9

Fanático
Se incorporó
10 Enero 2020
Mensajes
1.107
Y la pregunta del millón, en que ocupas 10g ? :uy

"Falta que la compañía haga el cambio sobre 1G ", pediste el update del plan ? o esperas que con la evolución de la tecnología y buena onda de los ISP, te llamen un día y te digan se. resident, "te lo vamos a poner mas grande, el internet" , sin pagar mas.

Yo en casa, mi red es giga pero no ocupo mucha velocidad, por wifi me aburrió la inestabilidad de aparatos del ISP y los apague en WIFI, para usar un AP linea profesional CISCO, es viejo , llega a 300 megas, pero es muy estable.

En oficina, tengo una red mas solida, mikrotik como router, y todos los switch cisco catalyst, tampoco es un uso tan intenso, pero nunca hay una caída o cuello de botella ( incluso entre algunos switch puse 2 o 3 conexiones giga, para hacerlo mas fluido internamente ).



PD, faltaron fotitos

Upvote 0

Residentcl

Miembro Regular
Se incorporó
28 Julio 2019
Mensajes
99
yo quedaria feliz con un udm-pro-se :zippy que tiene dual wan 10g via sfp
Ese era uno que estaba en mí planes, pero ya tengo el cloud y el DVR, prefiero que el cloud tenerlo independiente y sin las apps adicionales, aparte es menor el consumo 180W VS 30W.

Y la pregunta del millón, en que ocupas 10g ? :uy

"Falta que la compañía haga el cambio sobre 1G ", pediste el update del plan ? o esperas que con la evolución de la tecnología y buena onda de los ISP, te llamen un día y te digan se. resident, "te lo vamos a poner mas grande, el internet" , sin pagar mas.

Yo en casa, mi red es giga pero no ocupo mucha velocidad, por wifi me aburrió la inestabilidad de aparatos del ISP y los apague en WIFI, para usar un AP linea profesional CISCO, es viejo , llega a 300 megas, pero es muy estable.

En oficina, tengo una red mas solida, mikrotik como router, y todos los switch cisco catalyst, tampoco es un uso tan intenso, pero nunca hay una caída o cuello de botella ( incluso entre algunos switch puse 2 o 3 conexiones giga, para hacerlo mas fluido internamente ).



PD, faltaron fotitos
El DVR como puse es 10G, tengo el pc con 10G, voy a armar un NAS o compra uno listo e necesito que sea rápido para copia en red, por eso será 10G.

Es muy probable que en algunos años más tengamos sobre 1G para el internet y quiero está listo para eso, aparte ya necesitaba hacer algunos cambios y aproveche de mete altiro 10G, De a poco le voy sacando provecho a la capacidad instalada con más equipos instalados y mayor consumo de red de cada uno.

De hecho el otro día vinieron varios familiares y tenía como 40 dispositivos al mismo tiempo, me faltó sacarle una foto y ver que tal el consumo en ese momento.

En una pega de redes me enseñaron siempre trabaja con holgura en el cable y demás, put@ que me sirvió eso,
Me ahorro muchos problemas gracias a eso.

Iba a poner fotos, pero por tiempo no pude...

Upvote 0

unreal4u

I solve problems.
Miembro del Equipo
ADMIN
Se incorporó
2 Octubre 2005
Mensajes
13.637
Buen setup @Residentcl !

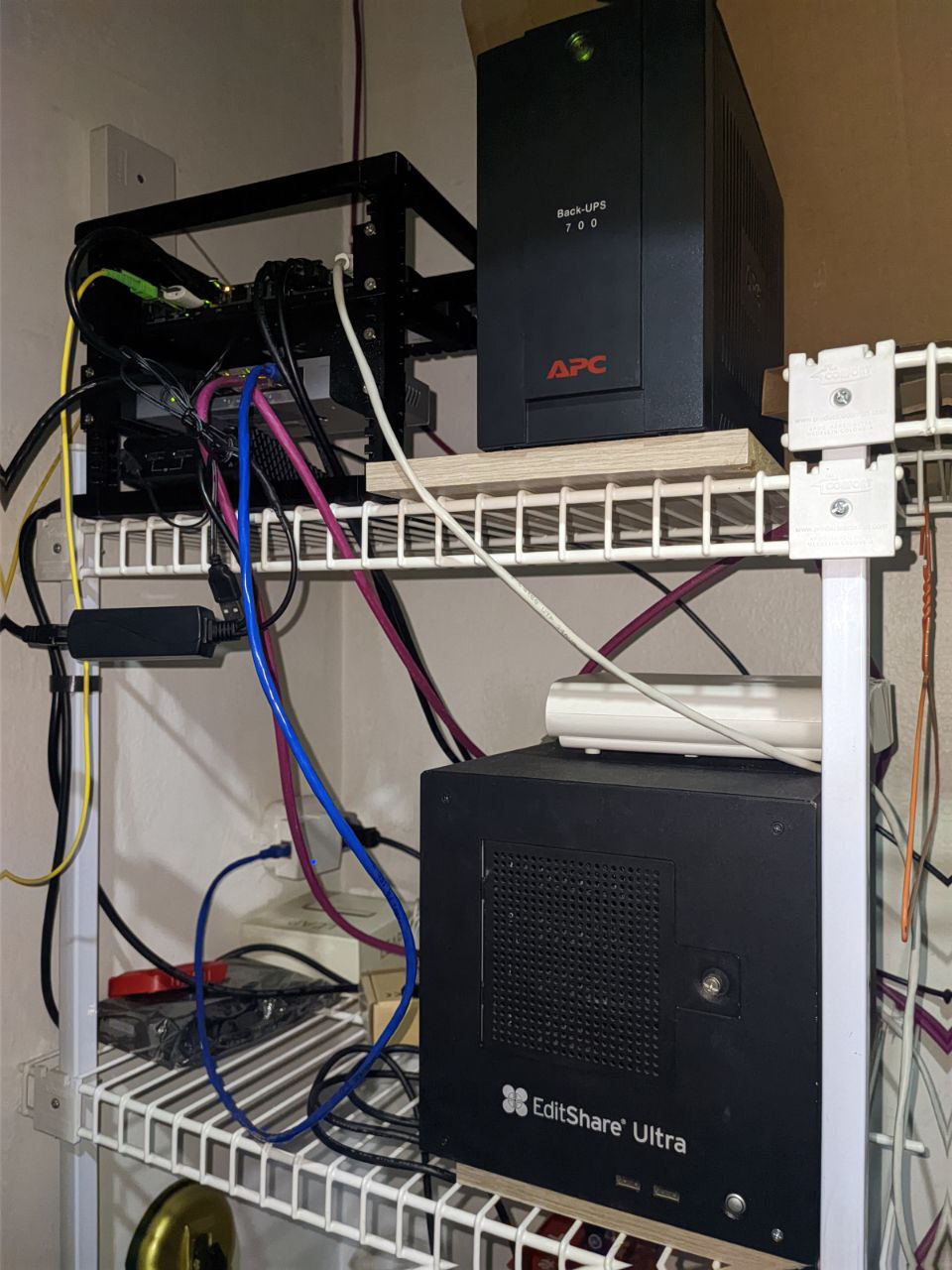

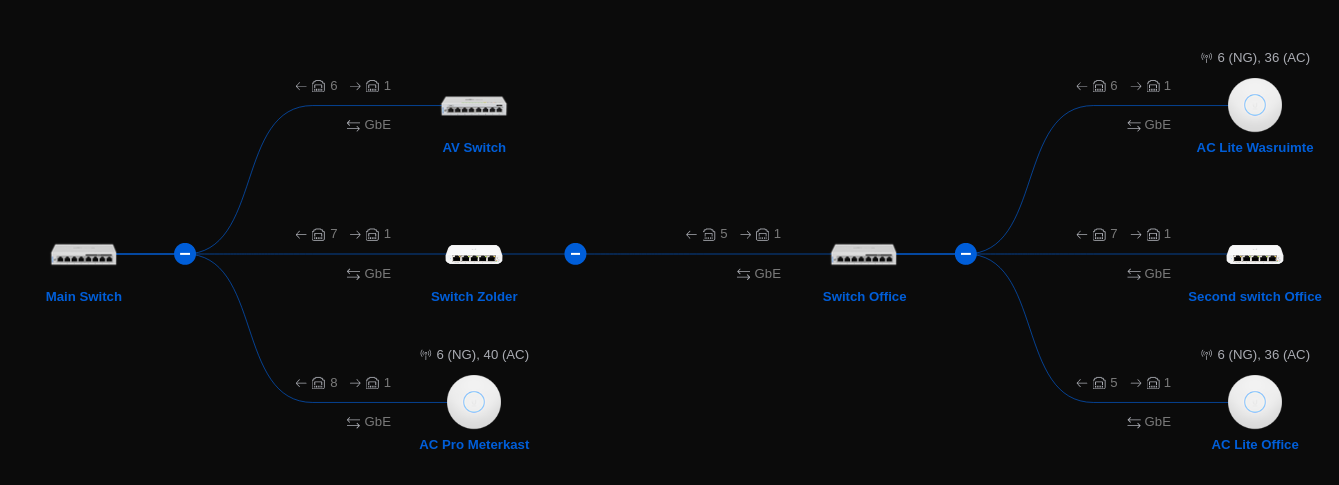

Por mi lado tengo este setup en la casa:



Lo que no tengo (ni tampoco tendré) es el router de ubiquiti, es demasiado limitante y además no se ajusta a mis requerimientos.

Así que delante del Main Switch tengo un HP 800 G3 Mini con proxmox y dos cables de red: uno va directo a un pfsense encima de un proxmox (pasa directo), el otro va hacia la red interna y es compartida entre varias VM's y CT's que corren en esa misma máquina.

Todavía tengo internet de 200Mbps no más, pero a partir de abril lo subirán a 1Gbps.

Promedio eso si no ocupo nada jajajjs pero el gigabit me saldrá lo mismo que lo que estoy pagando ahora por los 200 así que no había por dónde:)

Saludos.

Upvote 0

unreal4u

I solve problems.
Miembro del Equipo
ADMIN
Se incorporó
2 Octubre 2005
Mensajes
13.637

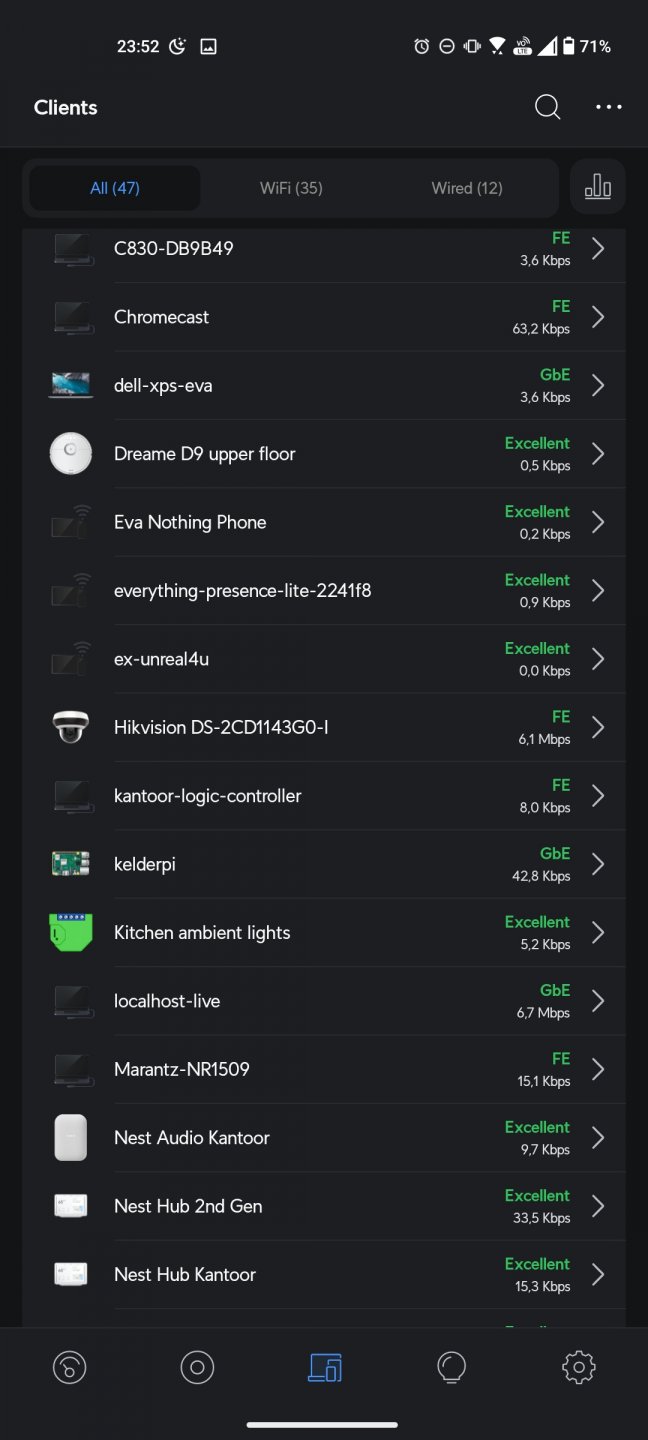

De hecho el otro día vinieron varios familiares y tenía como 40 dispositivos al mismo tiempo, me faltó sacarle una foto y ver que tal el consumo en ese momento.

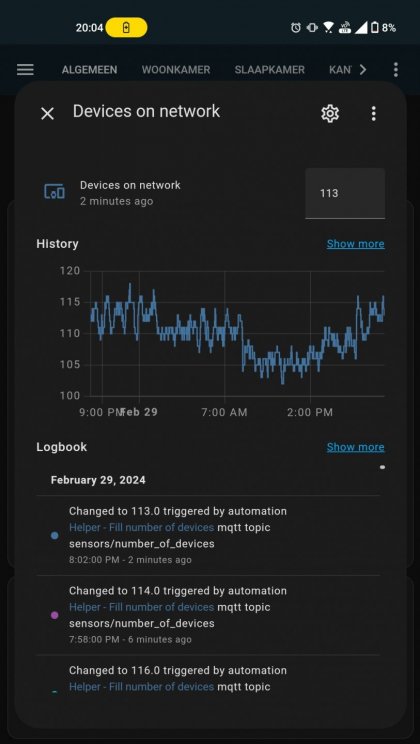

Screenshot_20240229-200426151 (1).jpg

:yao

Y eso es sin visitas en mi casa jajajjajaa (aunque hay como 20 IP's que son de servicios que estoy corriendo en distintos contenedores en proxmox, cada una tiene su propia IP)

Saludos.

Upvote 0

wurrzag

Ciclista Jipi
Se incorporó
30 Mayo 2006
Mensajes
8.945
Buen setup @Residentcl !

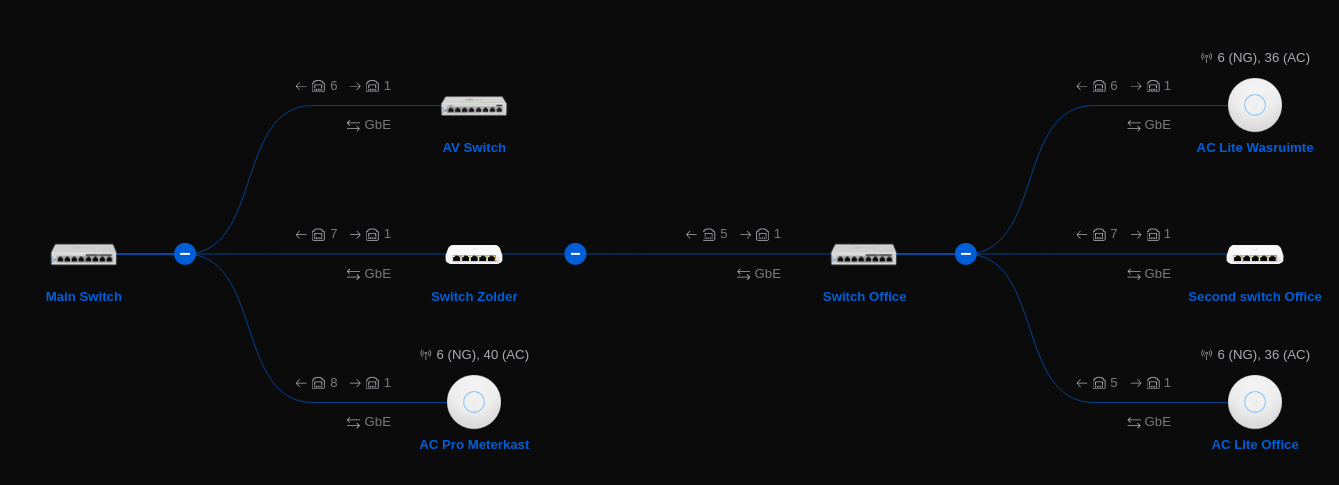

Por mi lado tengo este setup en la casa:

Ver adjunto 35422

Lo que no tengo (ni tampoco tendré) es el router de ubiquiti, es demasiado limitante y además no se ajusta a mis requerimientos.

Así que delante del Main Switch tengo un HP 800 G3 Mini con proxmox y dos cables de red: uno va directo a un pfsense encima de un proxmox (pasa directo), el otro va hacia la red interna y es compartida entre varias VM's y CT's que corren en esa misma máquina.

Todavía tengo internet de 200Mbps no más, pero a partir de abril lo subirán a 1Gbps.

Promedio eso si no ocupo nada jajajjs pero el gigabit me saldrá lo mismo que lo que estoy pagando ahora por los 200 así que no había por dónde:)

Saludos.
¿tener los switch en cascada no genera problemas?

Upvote 0

true

Pro
Se incorporó
18 Noviembre 2006
Mensajes
736
Que buen thread! Este es mi setup:

- Mikrotik RB5009 con la conexión directa desde la fibra Movistar con un SFP Nokia G-010SP
- Switch Zyxel GS1200-5HP el cual energiza todo el setup
- Dell Wyse 3040 ofreciendo algunos servicios, a reemplazar por un miniPC cuando ordene todo
- NAS con dos discos SAS de 6TB Seagate Exos corriendo Xpenlogy con una placa server mini ITX
- Ruckus R710
- Ubiquiti Flex Mini PoE

VLAN Principal
VLAN IoT

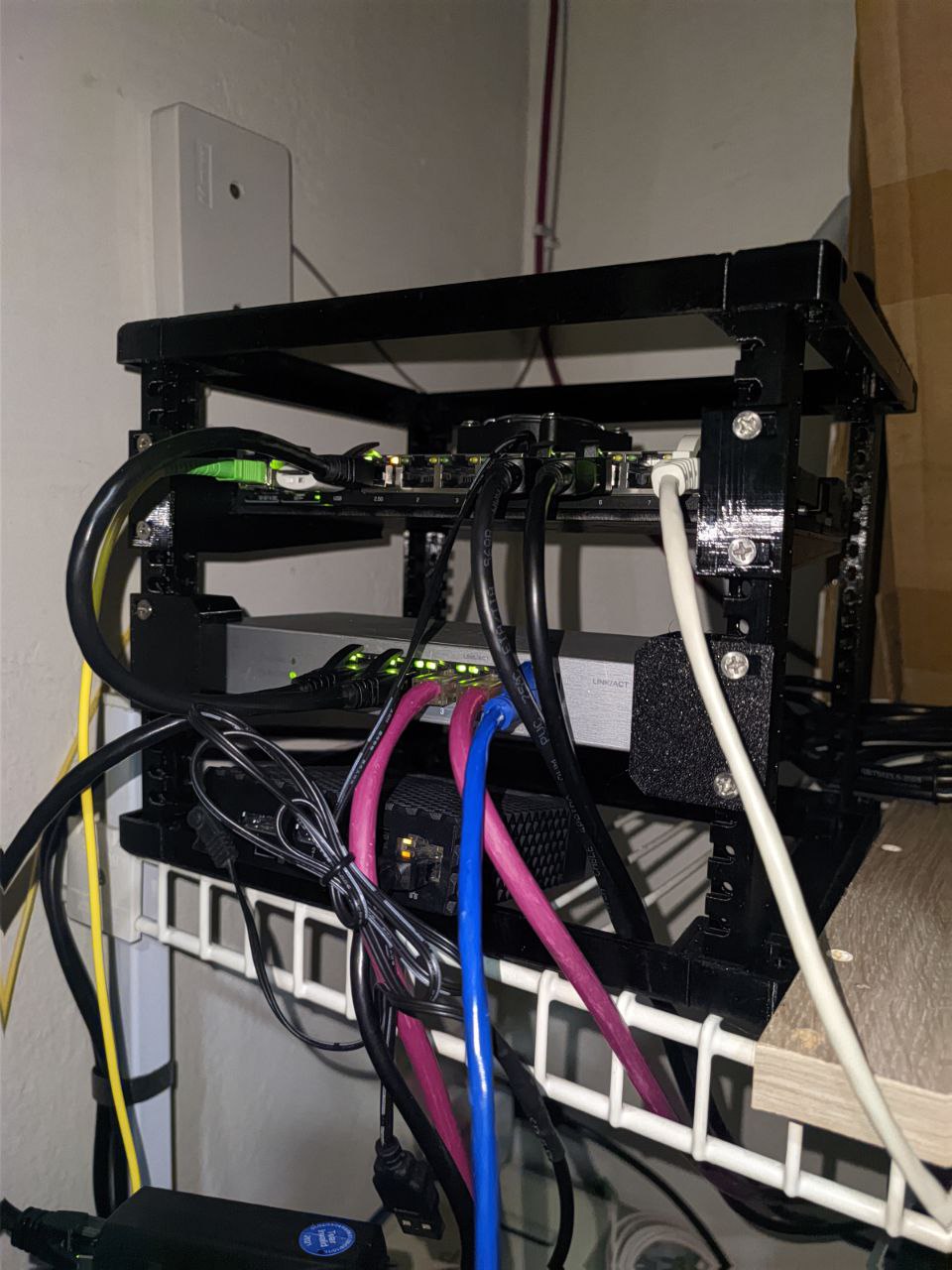

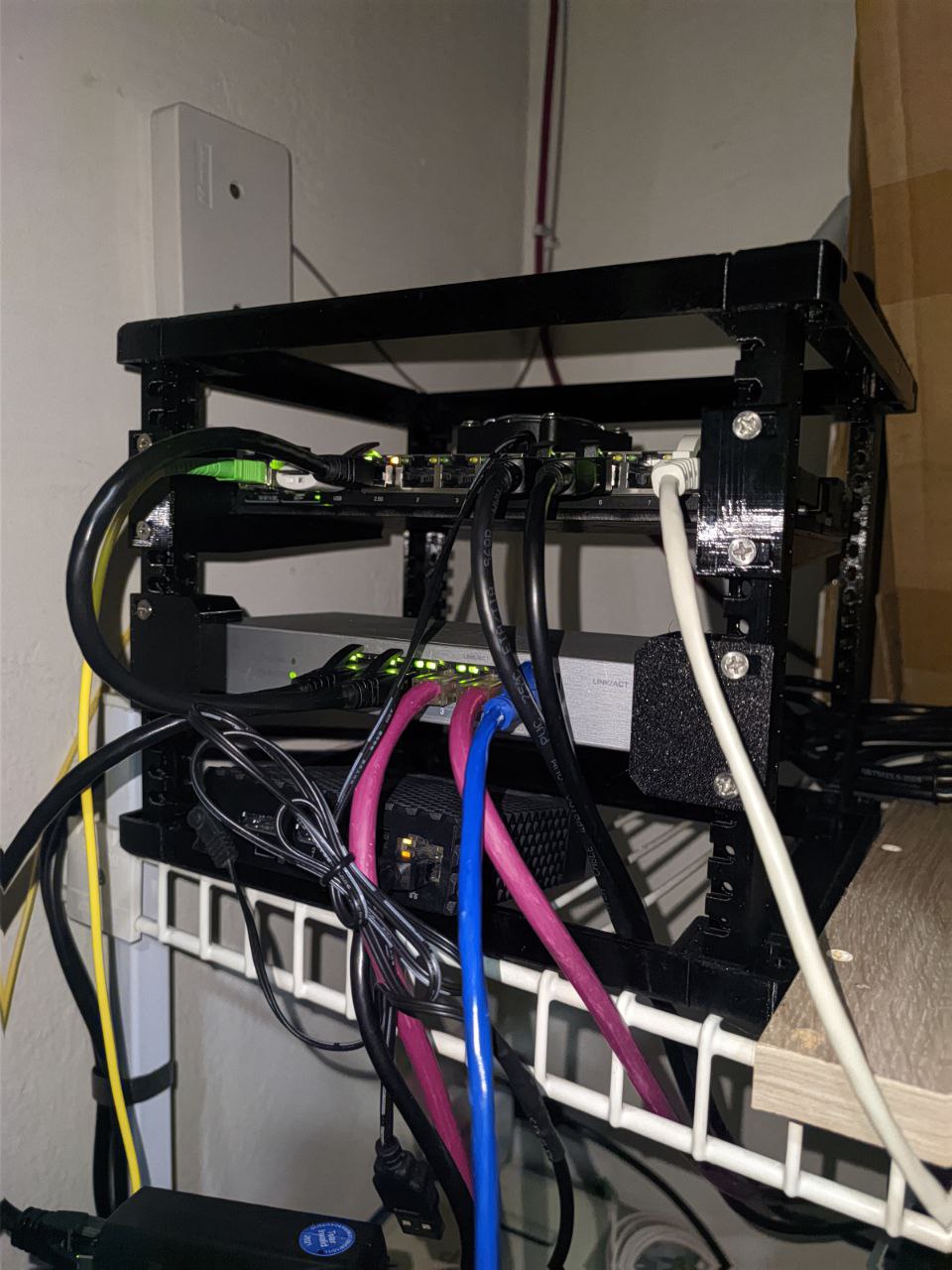

Minirack de 10' impreso en 3D




Upvote 0

clusten

ADMIN
Miembro del Equipo
ADMIN
Se incorporó
1 Julio 2007
Mensajes
6.244
¿tener los switch en cascada no genera problemas?
Considerando que tengo un setup similar al de unreal4u, pero con equipos ordinarios (switchs en cascada marca tenda y router que da movistar :zippy), el unico problema que tengo es al pasar por red desde el equipo que está en la última rama a uno que está en la primera rama (a veces llego a 1Gbps, por lo que si mi señora está viendo algo en la pieza (tambien conectada a la última rama), el bitrate le baja).

Igual esa pequeña molestia que debe ser 1 o 2 veces al año que ocurre (rara vez paso tanta información entre equipos que sature 1 Gbps, casi siempre llego a 400 Mbps), es mucho menor a tener que conectar por wifi varios equipos de la pieza "del computador" (tirar 4 cables no puedo, el conduit con suerte aguanta 2, a lo más 3 muy justo).

Upvote 0

unreal4u

I solve problems.
Miembro del Equipo
ADMIN
Se incorporó
2 Octubre 2005
Mensajes
13.637
¿tener los switch en cascada no genera problemas?
No, nada. Nunca he notado problemas aún transfiriendo a 1Gbps lo cual en la práctica hago... nunca. Lo alcanza si en los benchmarks que he hecho.

Para ponernos en contexto de cuánto es realmente 1Gbps: tendría que poner 10 películas en 4k (HVEC 10bit con Dolby Atmos, no el 4k chanta de los servicios de streaming) de forma simultánea conectados todos al final jajajaj

No, mi configuración en la casa es más del tipo muchísimos dispositivos mandando muy poca información constantemente por la red, del orden de un par de kpbs:



La única excepción a la regla es la cámara de seguridad que manda un feed a 2k + otro a 720p (en total 6Mbps) para ser procesado mediante AI, pero para copar 1Gbps podría poner casi 180 cámaras iguales jajajaj

He pensado para el futuro hacer dos "nodos" (un switch de 24+2 bocas abajo y otro arriba) interconectados a 10Gbps que reparta conectividad entre los dos pisos de mi casa... Pero estoy extremadamente lejos de necesitarlo todavía.

Lo he dicho antes y lo vuelvo a decir: a menos que tengas el usecase específico de tener que trabajar con edición de video directamente de un NAS, 1Gbps es CALETA y nadie ocupa tanto ancho de banda.

Saludos.

Upvote 0

Residentcl

Miembro Regular
Se incorporó
28 Julio 2019
Mensajes
99
Por mi lado tengo este setup en la casa:

Ver adjunto 35422

Lo que no tengo (ni tampoco tendré) es el router de ubiquiti, es demasiado limitante y además no se ajusta a mis requerimientos.
Setup para un edificio :zippyuy quede chico :pozo
Opino lo mismo sobre el router, este último año Uniquiti sé puso las pilas y están agregando opciones que faltaban, ojalá pronto llegue a nivel de mikrotik.


Estoy me recuerda mis inicio, está bonito el setup! :daleoh
Me falta quitar el router de Movistar y quedó lindo con el setup.

Upvote 0

Drinkas

The Dark Side
Se incorporó
20 Junio 2008
Mensajes
1.421
-Tengo fibra Movistar de 940 mega
Esta conectado a un Asus RT-AX89X (si, la araña xD)
- Y este distribuye para los dispositivos conectados por cable, a un par de switch, uno marca netgear (s8000) y otro Aruba.
Tengo un NAS Asustor, que principalmente lo tengo para descargas y la música en flac.
También tengo un par de pc mini para homelabs. Uno de ellos quiero probar pihole, y otro con proxmox e instalar opnsense.
En promedio, tengo conectados como 24 dispositivos, y si llegan personas pasa los 30.
Entre los dispositivos conectados, tengo consolas, tvs, receiver de sonido, pcs, tablet, móviles, cámaras, domotica, pc multimedia, servidor de películas.

Enviado desde mi SM-S918B mediante Tapatalk

Upvote 0

clax

Miembro Regular
Se incorporó
6 Noviembre 2019
Mensajes
62
Comparto mi humilde setup:
Conectividad:
2 entel fibra 940/940
1 vtr 500/16
1 claro 500/15
Y vtr movil solo datos con un huawei b2368-57
Todo en bridge a un pfsense

Rack rittal 32u

Tablero de transferencia automática red principal a generador

Huawei b2368-57

Upvote 0

pipe9

Fanático
Se incorporó
10 Enero 2020
Mensajes
1.107
@clax que manera de bajar porno :uy :uy

Bonito rack. :clap

Cuenta en que ocupas todo eso .

Si los 2x entel son de la misma caja nodo, a que velocidades llegas ?

Comparto mi humilde setup:
Conectividad:
2 entel fibra 940/940
1 vtr 500/16
1 claro 500/15
Y vtr movil solo datos con un huawei b2368-57
Todo en bridge a un pfsense

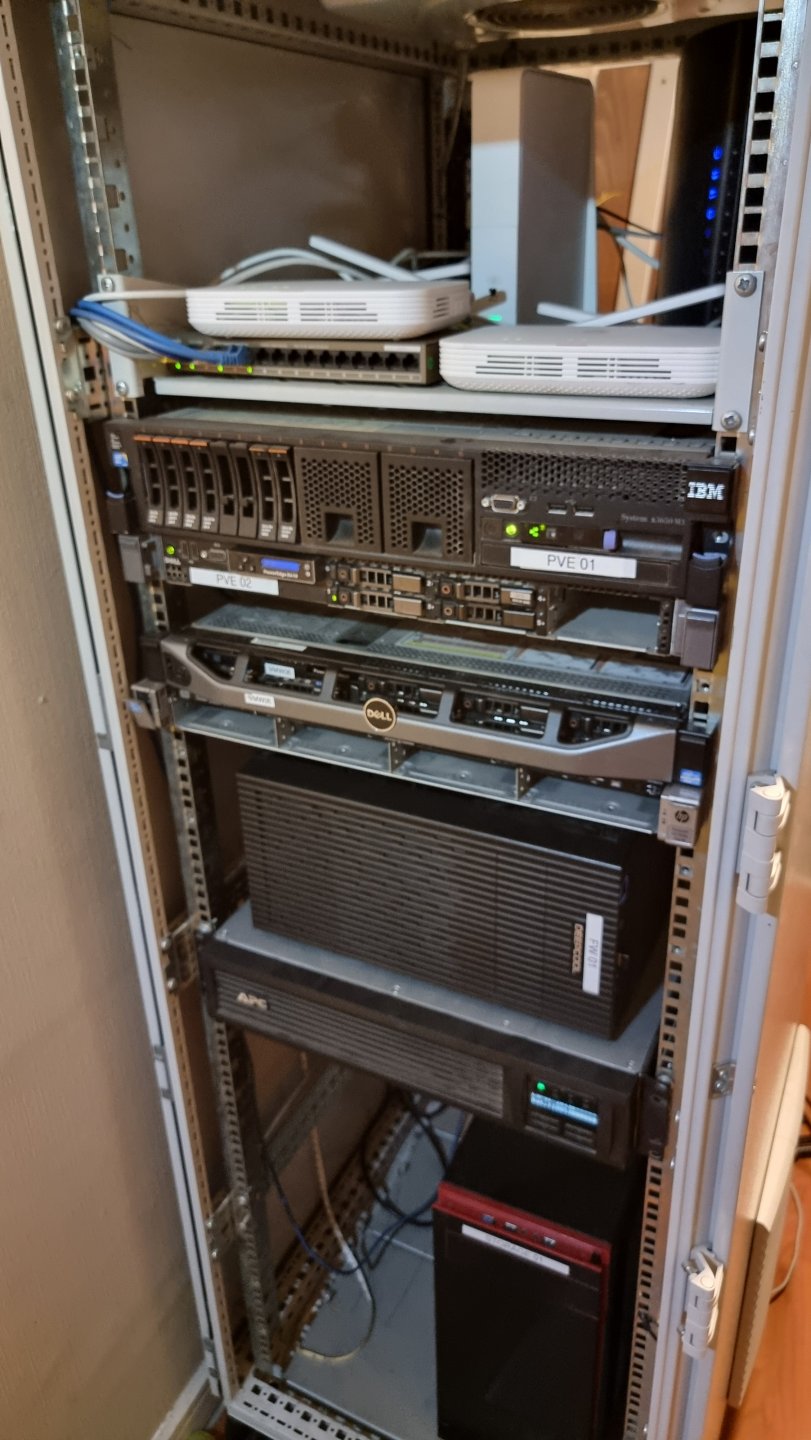

Rack rittal 32u
Ver adjunto 35466

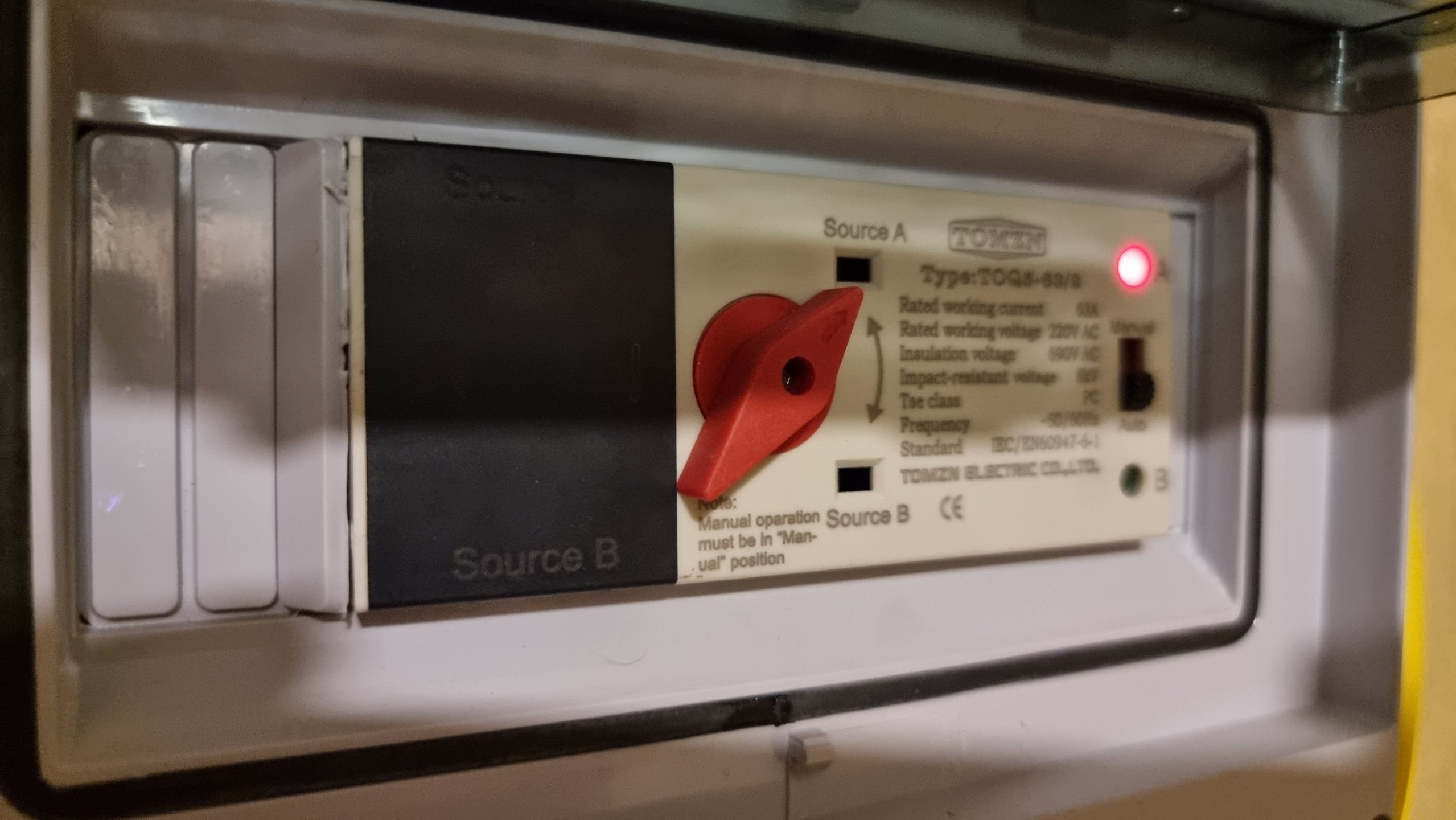

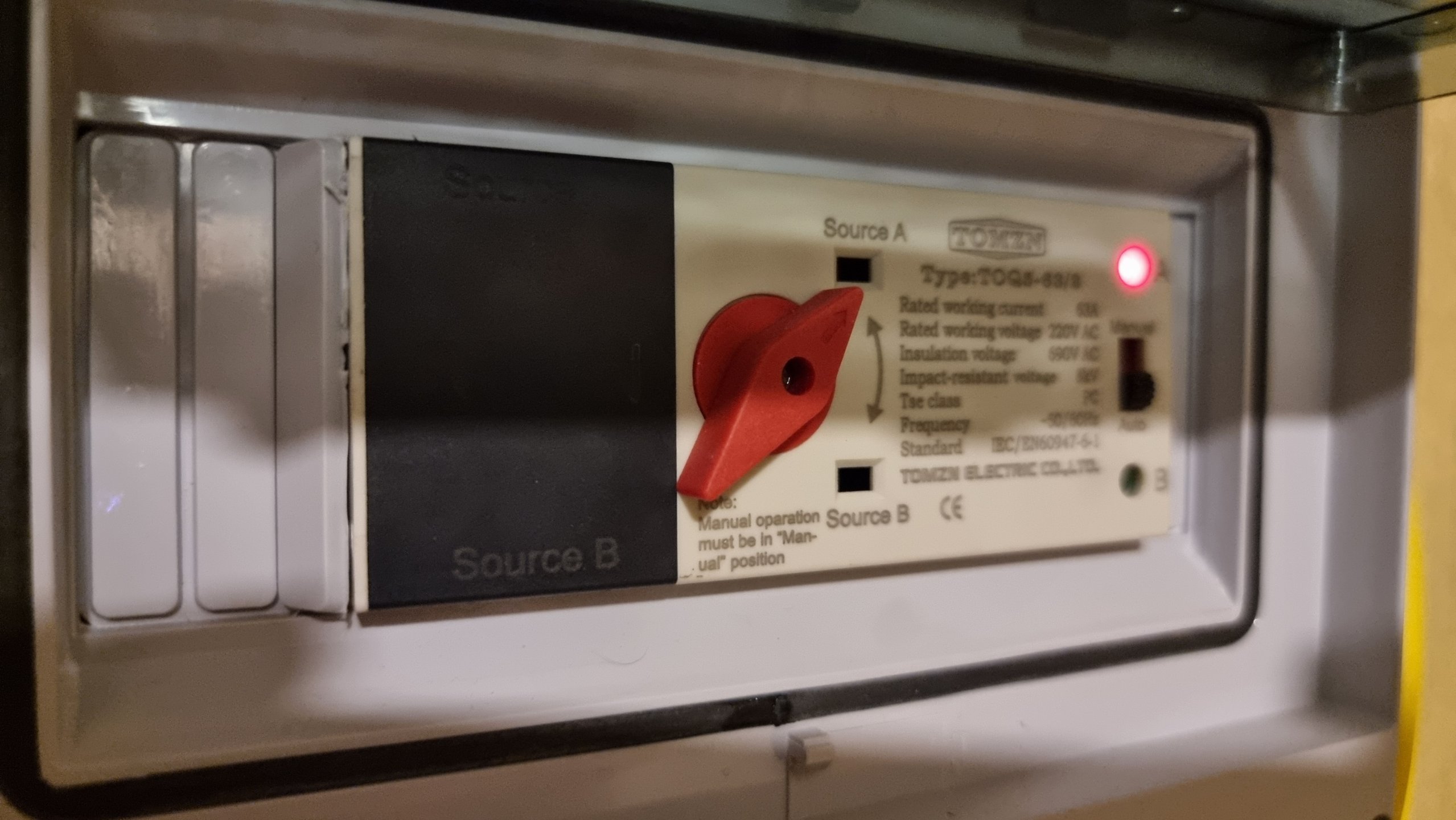

Tablero de transferencia automática red principal a generador
Ver adjunto 35467

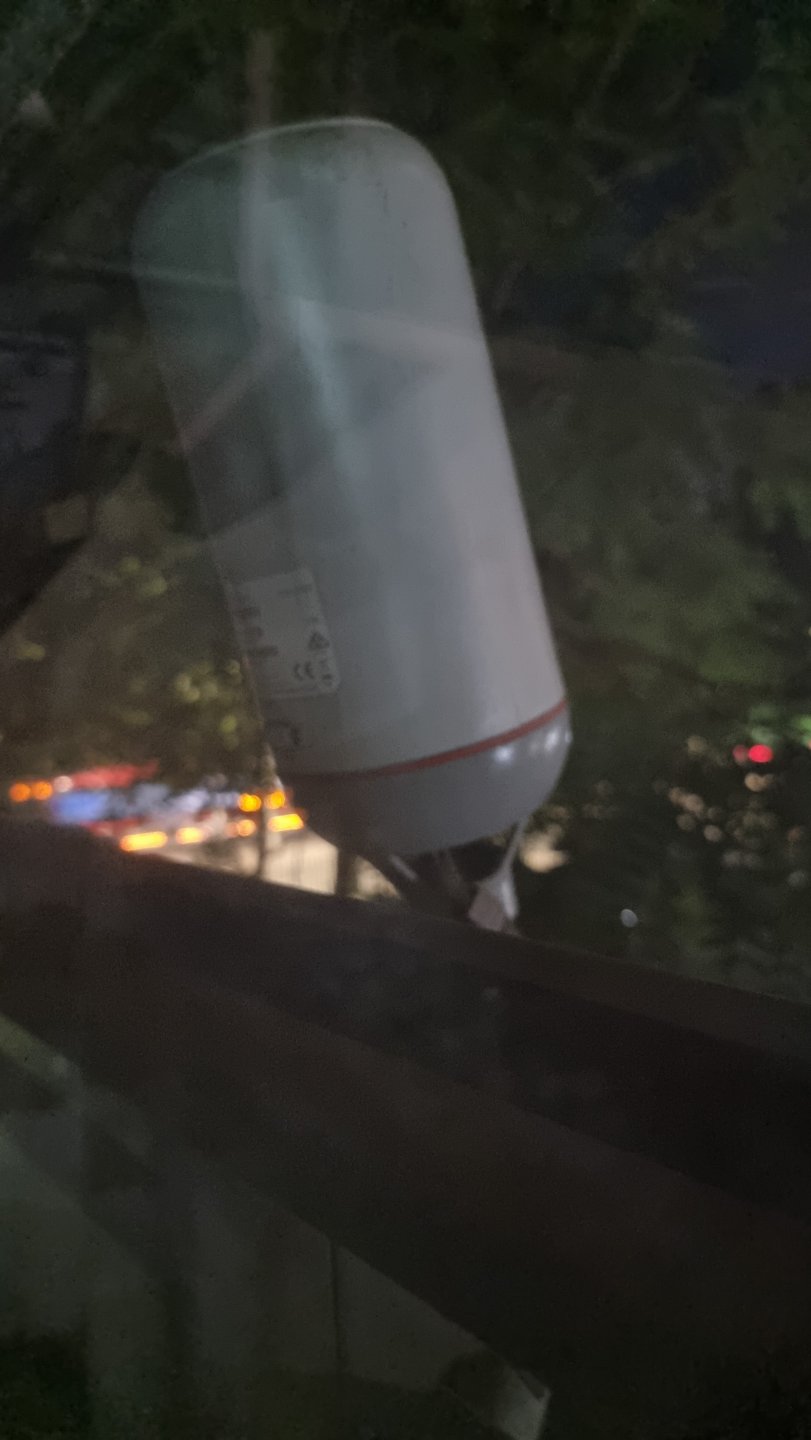

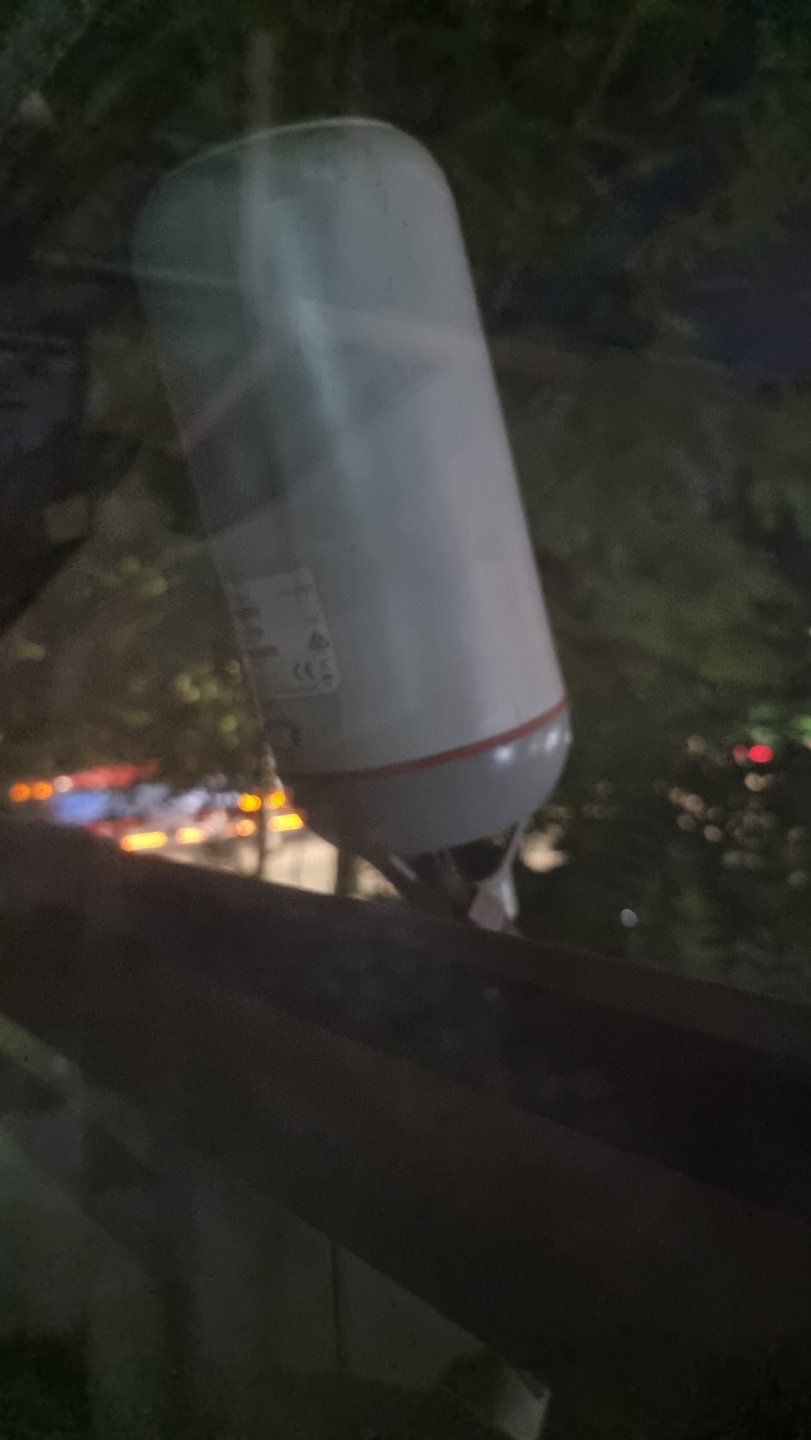

Huawei b2368-57
Ver adjunto 35468

  • Like
Reactions: Muf
Upvote 0

clax

Miembro Regular
Se incorporó
6 Noviembre 2019
Mensajes
62
@clax que manera de bajar porno :uy :uy

Bonito rack. :clap

Cuenta en que ocupas todo eso .

Si los 2x entel son de la misma caja nodo, a que velocidades llegas ?
No hago balanceo o bonding con entel. Si hago failover en que es redundancia en caso de que muera la potencia del splitter de una de las fibras o en caso de sufrir una desconexión erronea a nivel de cto, doble conector o splitter (ya me ha pasado). Tengo ambos entel uno para uso hogareño y otro para uso exclusivo del los equipos del rack.

(ambos servicios entel vienen del mismo gabinete pero de distinto splitters)

Alojo varios proyectos web de alto trafico.

Saludos.

  • Wow
Reactions: Muf
Upvote 0

pipe9

Fanático
Se incorporó
10 Enero 2020
Mensajes
1.107
Como lo haces con la ip, usas CF y vas automáticamente actualizando la ip dinámica?

Cuanto es alto trafico de subida?

No hago balanceo o bonding con entel. Si hago failover en que es redundancia en caso de que muera la potencia del splitter de una de las fibras o en caso de sufrir una desconexión erronea a nivel de cto, doble conector o splitter (ya me ha pasado). Tengo ambos entel uno para uso hogareño y otro para uso exclusivo del los equipos del rack.

(ambos servicios entel vienen del mismo gabinete pero de distinto splitters)

Alojo varios proyectos web de alto trafico.

Saludos.

Upvote 0

Tucson

Moin Moin!
Se incorporó
24 Agosto 2005
Mensajes
3.048
como modem de acceso tengo un Telekom Speedport 3 (que lo fabrica Arcadyan) , eso va conectado a un router Asus RT AC88U que le da acceso a todo. Lo unico cableado es el mini server Home Assistant y el NAS que estan justo al lado del router porque pasar un cable en esta casa implica demoler media muralla por habitación y realmente no se justifica :zippypozo En fin, nada del otro mundo. De lo único que me podría cachiporrear es que la velocidad del Wifi en el equipo grande es mas rapida que la ctm porque le instale una tarjeta adhoc 4x4 perfecta para el router (Asus PCE AC88)



Aparte, tengo una red zigbee para practicamente todos los dispositivos de la casa


Última modificación:
Upvote 0

pipe9

Fanático
Se incorporó
10 Enero 2020
Mensajes
1.107
Los sensores, tienes que cambiarles pilas? avisan cada cuanto?

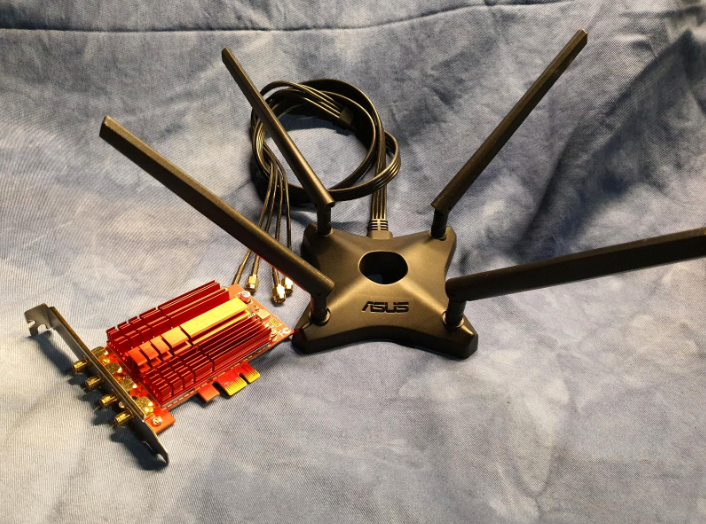

como modem de acceso tengo un Telekom Speedport 3 (que lo fabrica Arcadyan) , eso va conectado a un router Asus RT AC88U que le da acceso a todo. Lo unico cableado es el mini server Home Assistant y el NAS que estan justo al lado del router porque pasar un cable en esta casa implica demoler media muralla por habitación y realmente no se justifica :zippypozo En fin, nada del otro mundo. De lo único que me podría cachiporrear es que la velocidad del Wifi en el equipo grande es mas rapida que la ctm porque le instale una tarjeta adhoc 4x4 perfecta para el router (Asus PCE AC88)

Ver adjunto 35499

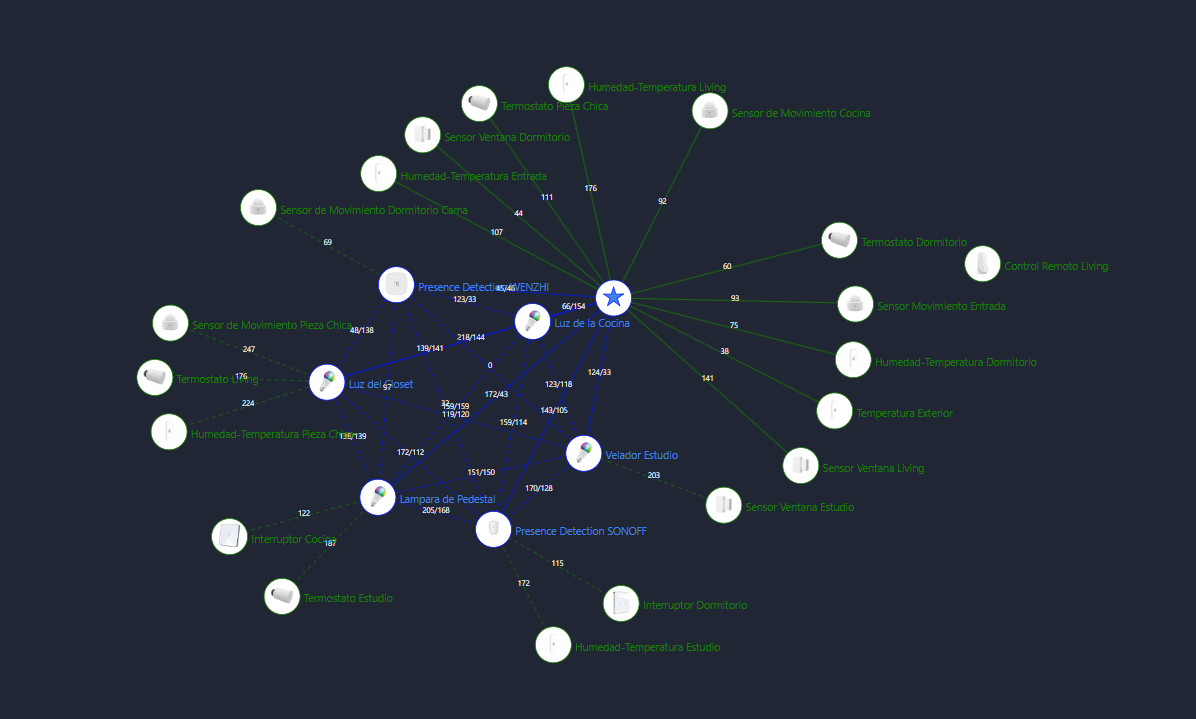

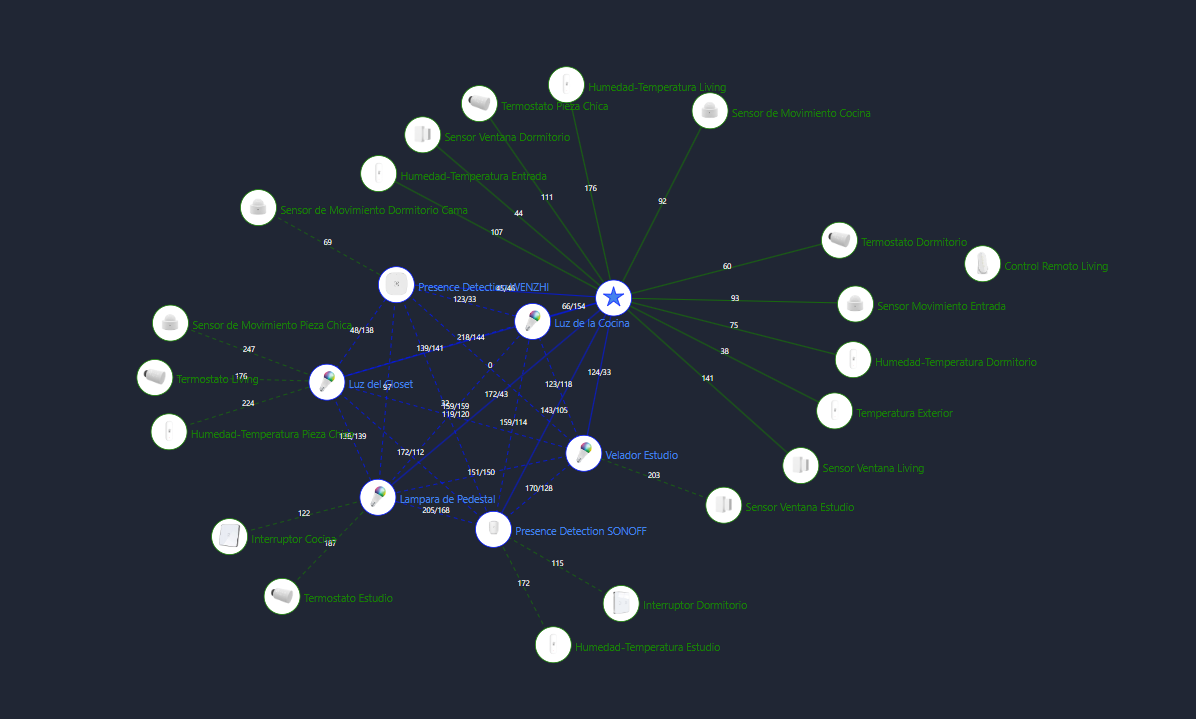

Aparte, tengo una red zigbee para practicamente todos los dispositivos de la casa

Ver adjunto 35498

Upvote 0

Tucson

Moin Moin!
Se incorporó
24 Agosto 2005
Mensajes
3.048
Los sensores, tienes que cambiarles pilas? avisan cada cuanto?
Si, hay que cambiar la pila, pero consumen super poco.

El sensor que mas consume hasta ahora es el de la entrada que lo compre en octubre del año pasado porque para ir a cualquier parte de la casa hay que pasar por ahi entonces siempre detecta movimiento. Y es super necesario sobretodo en invierno porque en invierno el sol se pone tipo 4 de la tarde :ohno

Para que avisen, tendría que hacer alguna automatizacion :zippymmm. Pero la verdad es que es bien fácil saber el estatus en la lista de Zigbee2Mqtt (en home assistant)

quizá lo saque de ahi y piense en otra solucion. La verdad es que ya no es tan necesario
