Alguien tiene experiencia con dimmers 1-10v?

Supongo que es 1-10Vdc, ¿paso a paso o lineal?, Estoy saliendo de turno, pronto me voy al sobre, en la noche trataré de ver bien las especificaciones, ojalá alguien más comente durante el día

Si, es 1v-10v DC, no tengo idea si paso a paso o lineal...

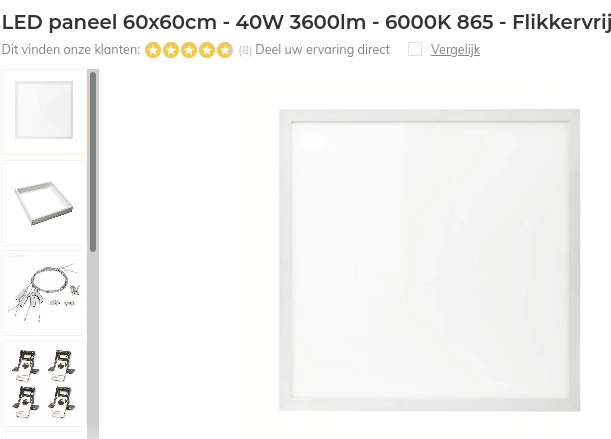

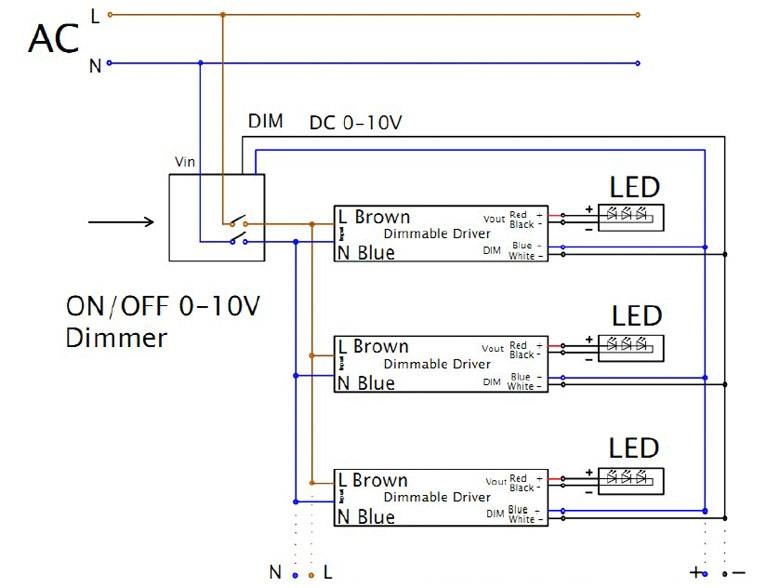

Estoy mirando las especificaciones y la foto tiene pésima calidad, pero encontré este esquema:



Así que parece que el driver es el que provee los 10v y el dimmer en sí trae un relay + un potenciómetro: el relay seguramente para apagar / prender por completo y el potenciómetro para ir de 1 a 10v, eso significaría que es lineal cierto?

Tendría entonces que buscar alguna forma de poder controlar via software ese voltaje.

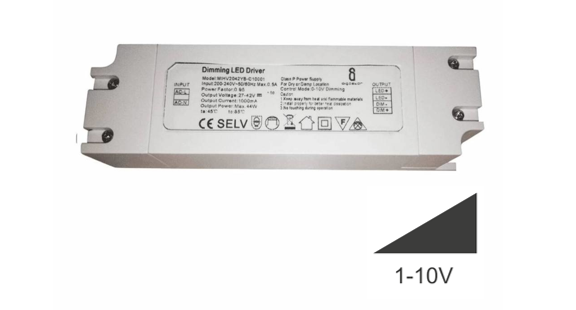

La foto del driver:


Saludos.

Revisa si tu sistema de domótica tiene salidas de control ya sean lineales o digitales. El acople puede ser en base a un optoacoplador.

Este gallo me respondió unas cuantas dudas:


La señal de 10v DC la genera el driver, en cambio en sistemas de 0-10v la señal tiene que venir del dimmer.

Sigo investigando en iré posteando mis avances por acá, rubber ducking ftw!

Ok, al parecer necesito simplemente una IC, la MCP4131 :


La única duda que me queda es: yo pensé que iba a necesitar un mosfet, ya que en el fondo un potenciómetro está hecho para disipar energía cierto? Según el datasheet tiene un poder de disipación total de 400mW, será suficiente?

Lo otro, esto no lo entendí:

Voltage on VDD with respect to VSS ............... -0.6V to +7.0V
Voltage on CS, SCK, SDI, SDI/SDO, and SHDN with respect to VSS ...................................... -0.6V to 12.5V

Eso último significa que estaría calificado para el trabajo de 1v a 10v? (Teniendo en cuenta que lo alimentaré con ~5.0v)

Saludos.

lamentablemente no te sirve, lo que tienes que fijarte es el voltaje en los púntos que simulan el potenciometro (PXA, PXW, PXB), en este caso 5.5V

Voltage on VDD with respect to VSS ............... -0.6V to +7.0V significa que la alimentacion maxima del controlador es de 7V respecto al negativo (VSS)

Voltage on CS, SCK, SDI, SDI/SDO, and SHDN with respect to VSS ...................................... -0.6V to 12.5V significa que la amplitud de las señales de control puede ser hasta 12.5V respecto al negativo (VSS)

hay que buscar una alternativa que soporte 10V, el detalle es que si o si hay que alimentarlo con 10v o mas

aca hay una gui con todos los potenciometros digitales de Analog Devices, fijate en la tabla VS Span Max, lo mas cercano a lo que necesitas es 15V



habria que ver si otros fabricantes de integrados tienen alguna tabla parecida

javiernico dijo:

lamentablemente no te sirve, lo que tienes que fijarte es el voltaje en los púntos que simulan el potenciometro (PXA, PXW, PXB), en este caso 5.5V

Voltage on VDD with respect to VSS ............... -0.6V to +7.0V significa que la alimentacion maxima del controlador es de 7V respecto al negativo (VSS)

Voltage on CS, SCK, SDI, SDI/SDO, and SHDN with respect to VSS ...................................... -0.6V to 12.5V significa que la amplitud de las señales de control puede ser hasta 12.5V respecto al negativo (VSS)

hay que buscar una alternativa que soporte 10V, el detalle es que si o si hay que alimentarlo con 10v o mas

Haz clic para expandir...

en teoría podría hacerla con un step up converter pq el IC no va a gastar mucha energía cierto?

Creo que me servirían alguno de estos entonces:

el problema de los step up converter es que su salida es fija, no sacas nada con "dimear" la entrada, la salida tiene un valor fijo.

en teoria todos esos te sirven, ahora tienes que ver que alimentacion necesitan para funcionar (VSS - VDD), que normalmente es igual o mayor al voltaje a controlar

pta acá hablan de un level shifter... https://forum.arduino.cc/t/replace-50k-pot-with-arduino/646405/38

Me voi a la cama, mañana es otro día jajajaj

Creo que por mientras me voi a comprar un dimmer 'tonto' no más. No creo que este proyecto esté listo rápido 😅

Saludos.

Al final, compré este:

Es un Tuya, y con los pasos que Tuya ha dado ahora último, espero poder controlarlo localmente.

Lo mejor de todo es que ni siquiera voi a necesitar cambiar el botón de apagado / prendido, ya que el dimmer funciona con push también.

Saludos.

El control local todavía no está listo para este dispositivo y aunque podría chantarle Tasmota, al parecer no hay mucha gente que se ha comprado este dispositivo y no se ve que esté soportado: es de esos casos en que uno tiene que probar por su propia cuenta no más, echando a perder se aprende. Como el dispositivo me costó casi 15 lucas, prefiero dejarle la pega a otra persona.

Como tal, lo instalé tal como viene no más y dependeré de la nube por el momento. Veamos qué me depara el futuro

Saludos.

Y un Shelly Dimmer?

t3b4n dijo:

Y un Shelly Dimmer?

Haz clic para expandir...

Lo pensé, pero era mucha maraña de cableado. Podría haberla hecho (con el RGBW2, no el dimmer), pero además tendría que tener un convertidor 240v AC a 12v DC y aparte de eso tendría que haber redifinido la salida a máximo 10v en vez de 12v al 100% de potencia de alguna forma, además del hacer que un 0% haya sido redefinido como 1v.

Eso me hubiera dejado además con 3 canales sin usar, y como guinda en la torta me hubiese salido más caro que el Tuya que mencioné más arriba. En cuanto a funcionalidad es exactamente lo mismo que un Shelly Dimmer con momentary button: 1 click == apagar o encender, mantener apretado primera vez: brighten, mantener apretado por segunda vez: dim.

En este caso sopesé el objetivo del aparato vs la complejidad en la instalación, y primó que la complejidad en la instalación es menor. De otra forma hubiese tenido que hackear una solución comprando un dispositivo que en su core, tiene otro use-case.

Al final, desde que lo instalé no he tenido problemas excepto que no reporta el estado de vuelta a Home Assistant. Creo que Tuya actualizó su librería a una v2 que supuestamente soporta control local, pero no me he metido todavía a revisar este tema nuevamente. Todas las automatizaciones funcionan así que yo feliz (va bajando el brillo al finalizar el día + tengo un shelly button1 en la oficina que dependiendo de la hora me prende una u otra luz en la oficina).

Saludos.

senbe dijo:

Revisa si tu sistema de domótica tiene salidas de control ya sean lineales o digitales. El acople puede ser en base a un optoacoplador.

Haz clic para expandir...

acabo de cachar esto sorry lo pasé de alto cuando estaba en esto...

Esteeee... ninguna de las dos jajajaj cada ampolleta tiene su propio controlador (hasta el momento) que se conecta via MQTT (red local) a Home Assistant, que es el que decide qué pasa en la casa.

No tengo PLC's instalados, aunque cuando toque renovar la casa (y de paso el cableado eléctrico), si pienso comprar algo un poco más pro que pueda instalar en una ubicación central cosa de tener un sólo nodo que decida todo en vez de pequeños nodos (todos distintos) repartidos por toda la casa, algo como esto: https://denkovi.com/smartden-modbus-tcp-ip-ethernet-16-relay-board-din-rail-box

Ahora bien lo que me gustaría es ver qué opciones hay cosa que pueda dimmear todas las luces en por lo menos el segundo piso, pero eso será un problema para mi futuro yo por el momento no necesito calentarme la cabeza con burradas que todavía no haré.

Saludos.
